TKXZ-HCVT串聯諧振升壓裝置

串聯諧振試驗設備、CVT校驗用諧振升壓裝置、電壓互感器升壓試驗裝置、串聯諧振試驗升壓裝置

產品說明書 檢定證書 國家標準試驗規章

國內先用于500kV及以下的電容式電壓互感器現場校驗的可調式諧振裝置 參考標準：GB50150-2006DL/T849.6-2004。輸出電壓電流波形良好，失真度小于0.5% ，需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60

提醒：關于串聯諧振試驗裝置的技術咨詢、產品購買等相關服務，請致電客服！

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ CVT串聯諧振升壓裝置 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

串聯諧振簡介

型號：TKXZ-H
名稱：CVT校驗用諧振升壓試驗裝置、諧振升壓試驗裝置、CVT諧振升壓裝置

中文名稱：：CVT校驗用諧振升壓試驗裝置

英文名稱：：AC Resonance Test System for CVT

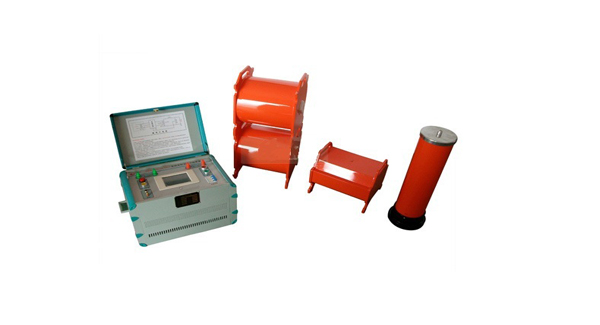

CVT校驗用諧振升壓試驗裝置組成：變頻源，勵磁變，電抗器，分壓器，電容器，控制箱

CVT校驗用諧振升壓試驗裝置原理：TKBPXZ-CVT校驗用諧振升壓裝置在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，TKBPXZ CVT校驗用諧振升壓裝置是國內先用于現場校驗的可調式諧振裝置，

串聯諧振試驗裝置試驗對象：廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。

串聯諧振別稱

諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、CVT校驗用諧振升壓裝置、電壓互感器升壓試驗裝置、串聯諧振試驗升壓裝置

串聯諧振功能

1、輸出電壓電流波形良好，失真度小于0.5%
2、需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60
3、不需要過壓保護，當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞
4、便于現場搬，該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕
5、保護功能完善，具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性



技術參數



　 電抗器臺數 控制箱容量(kVA) 勵磁變?nèi)萘?kVA) 勵磁變電壓(kV) 裝置輸出電壓(kV)
110kV 2 5 5 6 80
220kV 4 5 5 10 160
330kV 6 10 10 15 240
500kV 8 10 10 20 320


附件清單



主機 數量
CVT校驗用諧振升壓裝置 1套
說明書 1本
合格證 1個
