HGQA-12C全自動多臺位互感器自動校驗臺

12臺位CT速互感器校驗臺，互感器檢定裝置，互感器校驗儀

產品說明書 檢定證書 國家標準試驗規章

HGQA-12C全自動多臺位互感器自動校驗臺可遵照國家檢定規程全自動校驗各種高壓電流互感器、電壓互感器、組合式互感器以及計量箱等，是電力系統和其它計量監管部門進行互感器檢定的理想設備。裝置具備聯機自動、單機自動、單機手動三種測試模式 ，一次升流過程完成12只電流互感器的測量工作，大大縮短了過程時間。

提醒：本公司產品提供技術指導、軟件升級、終生維修服務

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 全自動多臺位互感器自動校驗臺 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

HGQA-12C全自動互感器多極臺檢定裝置又稱互感器校驗臺、互感器校驗裝置、互感器檢定裝置、互感器檢測裝置，全自動互感器多極臺檢定裝置是我公司新研發的新一代智能型互感器校驗臺， 整套裝置校驗速度更快、測試數據更準確、穩定性更好、保護功能更完善。裝置由智能互感器校驗儀、電壓電流負荷箱、電子源控制柜、多臺位互感器測試臺等幾部分組成。操作人員通過互感器誤差管理軟件，設定被檢互感器類型、變比、準確度等級、二次負荷、功率因數、被測互感器臺位等主要參數，一次升流過程即可完成12只同變比電流互感器的誤差數據測量，并存儲到數據庫中。

HGQA-12C全自動互感器多極臺檢定裝置可遵照國家檢定規程全自動校驗各種高壓電流互感器、電壓互感器、組合式互感器以及計量箱等，是電力系統和其它計量監管部門進行互感器檢定的理想設備。

參考標準

  • JJG313-2010
  • JJG314-2010

技術參數—— Parameters

以下為全自動互感器多極臺檢定裝置參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

同相分量（%） 0.0001~200.0分辨率：0.0001
正交分量（分） 0.001~999.9分辨率：0.001
阻抗（Ω） 0.0001~60.0分辨率：0.0001
導納 0.0001~60.0分辨率：0.0001
同相分量 f=（f×2%+δ×2%2個字）
正交分量 δ=（δ×2%+f×2%5個字）
百分表 1級
電流 （1%-149%）In （In=5A）（5%-149%）In （In=1A）
電壓 （5%-149%）Un （Un=100V，150V，100V/）（5%-199%）Un （Un=100V/3）

產品特點—— Characteristic Description

常規配置表—— Product listription

部件名稱 技術指標 數量  備注
互感器校驗儀 2.0級/1.0級 1臺
電子源控制柜 額定容量：10~30kVA 1臺
電流互感器專用測試臺 一次測試12只電流互感器 1臺
全自動電壓電流負荷箱 電壓1.25VA～158.75VA電流2.5VA～60VA 1臺
自升流標準電流互感器 (5-2000A/5A) 0.05S級 1臺
互感器誤差數據管理軟件 數據管理 1套
營銷業務接口開發 國網、南網、地方電網 1次 選配
自升壓精密電壓互感器 （6 kV、6/√3 kV、10kV、10/√3kV）
(100 V、100/√3V)0.05級		 1臺 選配
電腦、打印機 臺式電腦/HP1106 1套
一次大電流導線 1套
測試線包 二次測試線、夾子 1套
工具箱 扳手、螺絲刀 1套



互感器檢驗儀-圖片—— Photo Description

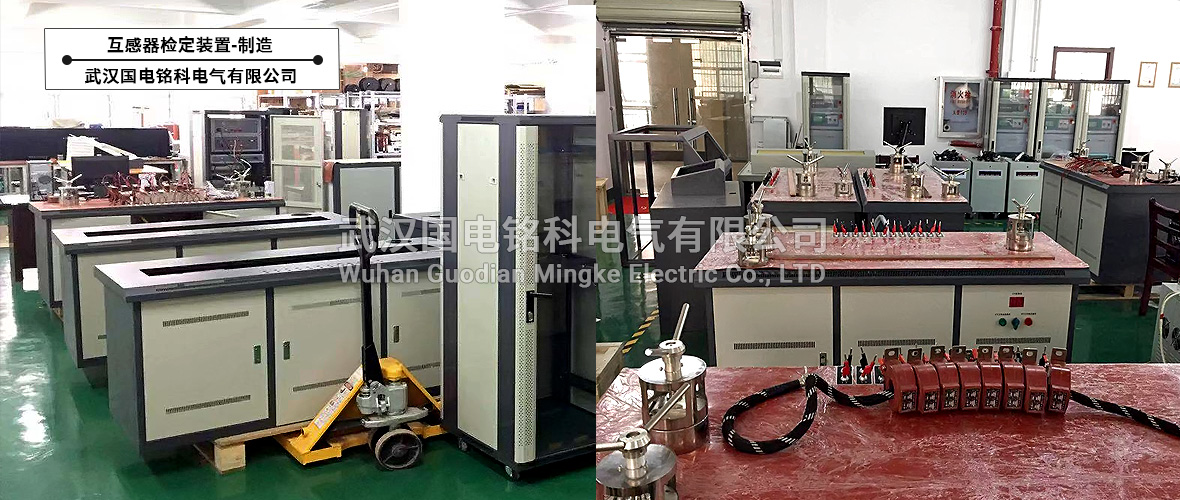

互感器檢定裝置圖片

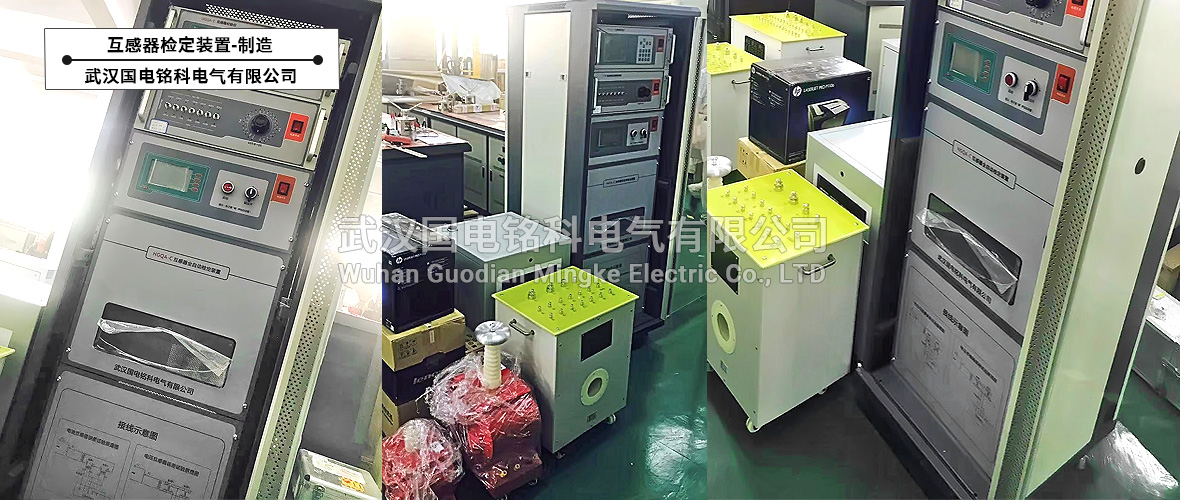

互感器檢定裝置圖片

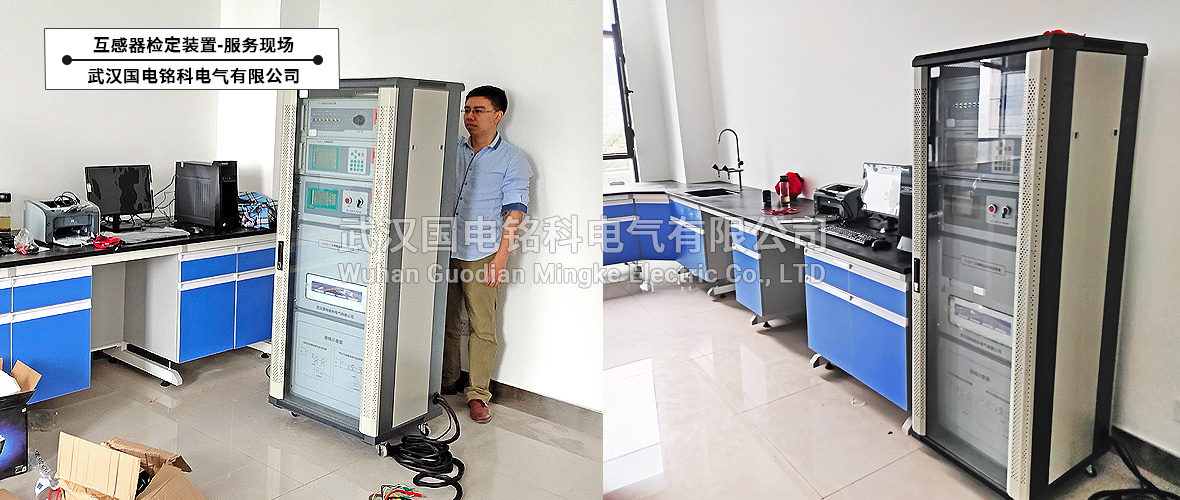

互感器檢定裝置圖片

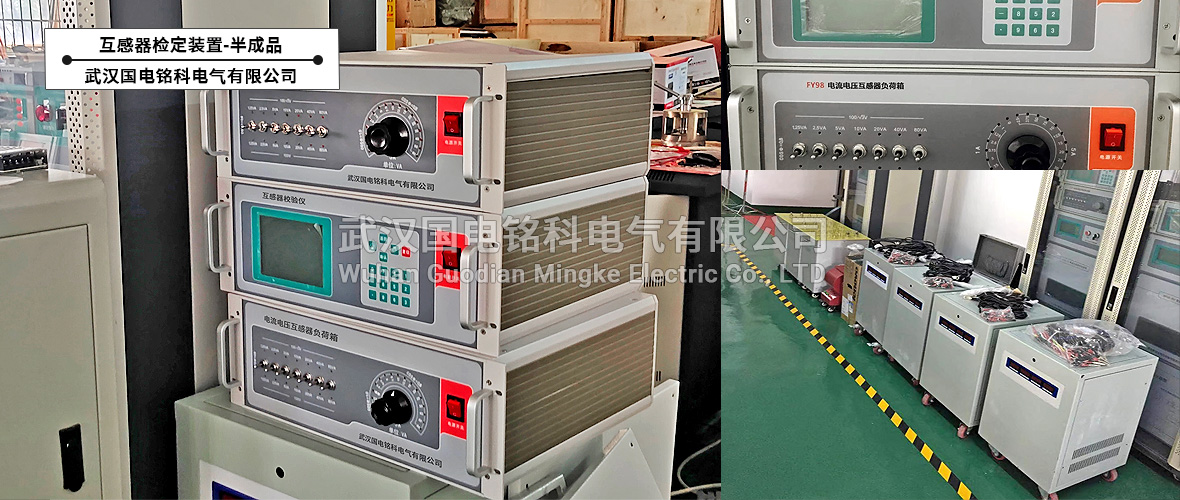

互感器檢定裝置圖片

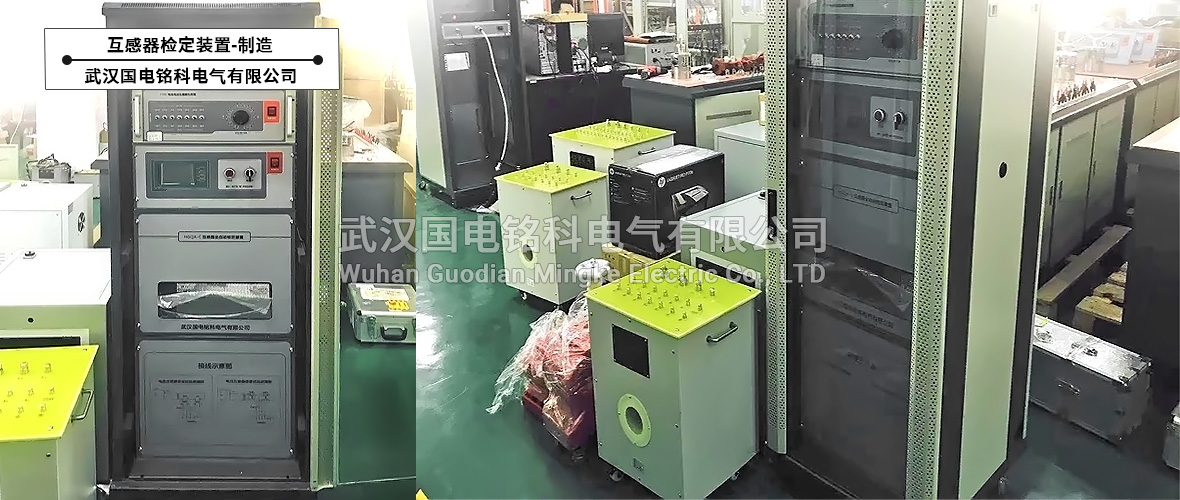

互感器檢定裝置圖片



互感器檢定裝置圖片







×
