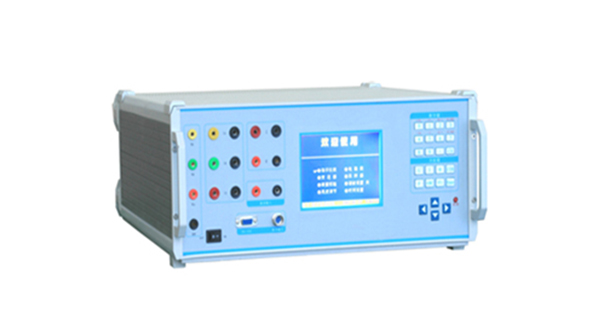

TK-3S三相交直流采樣變送器校驗裝置

交直流變送器校驗裝置、多功能電測產品校驗裝置、三相變送器裝置

產品說明書 檢定證書 國家標準試驗規章

可自動檢驗電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器輸出直流電壓（電流）中的紋波含量和響應時間等。

提醒：本公司產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 三相交直流采樣變送器校驗裝置 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

TK-3S三相交直流采樣變送器校驗裝置是按照國家檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》和JJG307－2006的要求而設計的三相高精度源一體化裝置。裝置中表的核心技術是由數字信號處理器（DSP）和16位高 速模數轉換器組成的高精度工頻交流采集器；源的信號部分也是用DSP和16位高速數模轉換器組成的可控制的正弦波、畸變波信號源。裝置具有 精度高、工作穩定可靠、操作方便靈活等特點。顯示器采用6.5英寸TFT彩色液晶屏，圖表字符顯示清晰亮麗。

產品用途—— Product Description

技術參數—— Parameters

以下為三相變送器校驗裝置參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

工頻交流輸出
電壓量程 50V、100V、200V、400V、600V，每相最大輸出容量20VA
電流量程 0.5A、1A、2.5A、5A、10A、20A，每相最大輸出容量20VA
電壓、電流調節范圍 0～130%，調節細度  5×10－5
電壓、電流及功率輸出穩定度  ≤0.01%/60s(峰－峰值）
電壓、電流波形失真度 ≤0.3%
頻率范圍 45～65Hz，調節細度0.001Hz；
相位范圍 0～359.99°，調節細度0.01°
諧波 2～31次，幅度0～20%，相位細度 0.01°·N（N為諧波次數）
 直流輸出
電壓量程 75mV、75V、150V、300V、500V、1000V
最大輸出容量：  20W
電流量程
 		 0.5A、1A、2.5A、5A、10A、20A
最大輸出容量：20W
電壓、電流調節范圍 0～120%（1000V除外）、 調節細度5×10－5
電壓、電流輸出穩定度 ≤0.01%/60s（峰－峰值）
電壓調定值準確度 0.05%， 75mV輸出（負載≥5Ω）
準確度：0.1%
電流調定值準確度 0.1%
測量下列電量時的準確度
正弦波下工頻電壓、電流、有功功率及電能           0.05%
正弦波下工頻交流無功功率及電能   0.1%

頻率（45～65Hz） 0.01Hz
電流對同名相電壓的相位 0.05%
變送器測量
直流電壓
       		 ±1V、±5V、±10V、±20V、1～5V、2～10V、1～3～5V、2～6～10V 0.02%
直流電流    ±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4～20 mA、4～12～20mA  0.02%
紋 波 1%
響應時間 40ms
電流調定值準確度 0.1%。
工作電源 單相220V±10%，50Hz±5%。
使用環境 溫度20℃±10℃，相對濕度≤85%RH
體積重量 460×460×175mm3，約20kg

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

產品特點—— Characteristic Description

  • 1. 可自動檢驗電測量變送器的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量，變送器輸出直流電壓（電流）中的紋波含量和響應時間等；
  • 2. 可半自動校驗多種指示儀表（含指針式和數字式）；
  • 3. 可生成含有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控；
  • 4. 在測量電壓、電流、有功功率時，其準確度為 0.05級 ；由于裝置內設有高于60kHz工作頻率的數字/頻率轉換器（DFC）和多個電流量的程，所以在測量電能時的準確度也能保證為0.05級 。因此，本裝置實為一臺融電測量變送器、交直流電表、電能表（選項）三大檢測功能為一體高精度、高穩定度的標準裝置；
  • 5. 設有RS-232接口或USB接口。通過上位機軟件，由PC控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理；
  • 6. 設有大容量的非易失性存貯器，可存貯300塊被檢表的檢測原始數據，以供查閱和上傳。





銘科電氣生產制造的三相交直流采樣變送器校驗裝置，嚴格按國家標準生產制造、質檢，選型豐富、歡迎定制！
