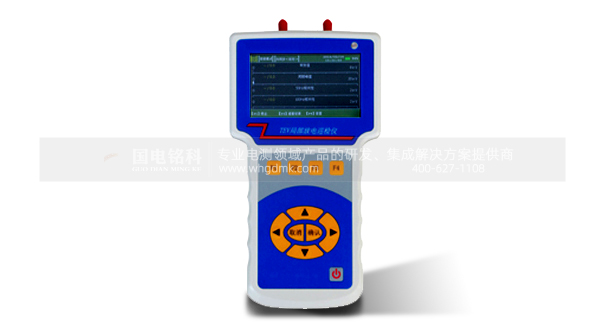

TKJF-9209B開關柜局部放電巡檢儀

TEV局部放電巡檢儀、局部放電測試儀、局部放電檢測儀、數字式局部放電檢測儀、局部放電檢測系統、發電機局部放電測量系統 高頻局部放電巡檢儀

產品說明書 檢定證書 國家標準試驗規章

主要測試開關柜局部放電，測試方法為非接觸式超聲，暫態低電壓，測試精度在1db，能夠精準定位在0.5之內

提醒：本產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 開關柜局部放電巡檢儀 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

當前電氣設備檢修技術的發展大致可以分為三個階段，即故障檢修、定期檢修和狀態檢修，狀態檢修以可靠性為主，它是根據設備的狀態而執行的預防性作業。 作為電力系統運行的首要要求，供電可靠性日益凸顯其重要性，因此狀態檢修逐步取代了以往的定期預防性檢修。 狀態檢修通過對設備關鍵參數的測量來識別其已有的或潛在的劣化跡象，可在設備不停運的情況下對其進行狀態評估。 TKJF-9209B高頻局部放電巡檢儀針對帶電巡檢的特點，采用高頻電流及超聲波兩種檢測法，其體積小，性能優異，易于操作?？蓪﹄娎|、變壓器（電抗器）等接地線進行測量。 本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、分析。

技術參數—— Parameters

以下為高頻局部放電巡檢儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

主機參數
可檢測通道數 2個通道，1個HFCT通道，1個US通道
采樣精度 12bit
觸發方式 內同步，外同步
HFCT參數
檢測帶寬 0.5M-30MHz
傳輸阻抗 >5mV/mA(10MHz )
輸出阻抗 50Ω
檢測靈敏度 5pC
測量范圍 -20~80dB
測量誤差 ±1dB
分辨率 1dB
輸出接口 標準BNC
US參數
頻率范圍 20kHz-300kHz
輸出阻抗 50Ω
檢測靈敏度 0.1mV
測量范圍 0.1mV～1V
輸出接口 標準BNC
硬件
顯示屏 4.3” TFT真彩色液晶顯示屏
分辨率 480×272
操作 薄膜按鍵
存儲 SD卡標配8G卡，支持32G
接口 3.5mm立體聲耳機插孔
DC-005低壓直流充電器輸入口
充電LED指示燈
RS232調試口
USBD同步口
USB2.0
網口
SD卡插槽
CH1：SMA外部HFCT互感器輸入口
US：SMA外部HFCT互感器輸入口
電源
內部電源 電池供電（16.8V鋰電池）
正常工作時間 約7小時，充滿時間約5小時
尺寸
長×寬×高 235mm×133mm×48mm
重量 0.85kg
環境
使用環境溫度 -20℃至50℃
存儲環境溫度 -40℃～70℃
濕度 10%-90%（非冷凝）
海拔高度 ≤3000m





×
