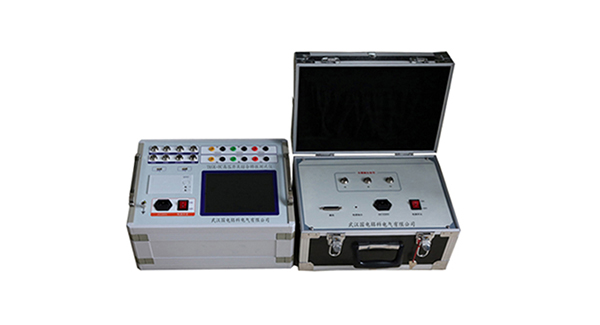

TKGK-HC高壓開關綜合特性測試儀

高壓開關綜合參數測試儀、開關動作特性測試儀、高圧開關機械特性測試儀、斷路器動特性測試儀、開關特性綜合測試儀、高壓開關機械性測試儀

產品說明書 檢定證書 國家標準試驗規章

12路斷口觸摸屏U盤轉存PC分析軟件，8.4寸彩屏顯示，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，增加合閘電阻石墨觸頭測試功能

提醒：本公司產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 高壓開關綜合特性測試儀 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

TKGK-HC高壓開關綜合特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據， 為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力 系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

技術參數—— Parameters

以下為高壓開關綜合特性測試儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

>時間測量 12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～18000ms
分辨率：0.01ms
雙端接地開關測量 3路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間（彈跳次數）及波形
合閘電阻投入時間
測量范圍 0～1300Ω分辨率1Ω精度1%
石墨觸頭測量
             		 3路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
>速度測量 剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
測速范圍 1mm傳感器 0.01～25.00m/s
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
>行程測量 動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
 傳感器：50mm，分辨率:0.1mm
360線傳感器：360°，分辨率:0.5°
選配傳感器：300mm、1000mm、加速度傳感器
>電    流 電流輸出為20A。
>交流電源 AC 220V ± 10%；50Hz ± 2%
>直流電源 輸出電壓：35～265V連續可調
輸出電流：≤ 20A(短時)
>隔離開關測量范圍 ①電壓輸出：DC35～265V（可調）
 ②電源輸出時間：0.01-20秒（可設置）
 ③斷口信號采集時間為20秒
 ④可測斷口合、分閘時間、三相不同期、彈跳時間及次數
>主機體積 380×280×170mm
>使用環境 -10℃~+50℃
>相對濕度 ≤90%

產品特點—— Characteristic Description

  • 1. 8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用；
  • 2. 高速熱敏打印機，方便現場打印測試數據；
  • 3. 機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗；
  • 4. 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝很方便，簡捷；
  • 5. 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關；
  • 6. 開關動作一次，得到所有數據及圖形；
  • 7. 主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔；
  • 8. 配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存；
  • 9.同時可測12路金屬觸頭斷口、6路合閘電阻、6路石墨觸頭測試；
  • 10.內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析；
  • 11.內部抗干擾電路可滿足500kV變電站內可靠使用。









×
