TK1030F單相電能表檢定裝置

單相標準功率源 單相精密測試電源 單相信號標準源 單相標準功率源生產廠家

產品說明書 檢定證書 國家標準試驗規章

電壓、電流獨立控制，電壓、電流輸出量可分別調節。嵌入式系統、高精度轉換器等一系列先進器件，輸出幅度、相位、頻率、功率等穩定的三相工頻電壓、電流信號。廣泛應用于電能計量，交直流電壓表、電流表、功率表、相位表、電能表等儀表的檢定校準電參工況模擬等場合。非常適用于科研、電力與教學相關部門。

提醒：本公司產品提供技術指導、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 單相電能表檢定裝置 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

TK1030F單相電能表檢定裝置、單相程控測試電源，標準功率源是一種標準測試儀，單相標準功率源能輸出頻率、相位、幅值 在一定范圍內任意可調的高精度、高穩定度的正弦電壓和電流，用于電力工作時做校對使用。

采用表源一體化，全數字閉環標準源技術，使用嵌入式系統、大屏幕顯示器及觸摸屏、CPLD芯片和高精度A/D ，D/A等一系列先進器件，體積小，重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門及現場使用。

采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便，內嵌標準電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。

產品用途—— Product Description

TK1030F單相電能表檢定裝置主要用于電表能、電壓表、電流表、相位表、頻率表、功率表、功率因數等電力電測數字儀表的測試和檢定，以及電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送 器等電量變送器的測試和檢定，無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓檢測儀、配電負荷檢測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器的測試和檢定。適用于檢定或校準單相交流電能表、功率表、多功能電力儀表、智能開關、互感器、交流充電柜、無功補償裝置、變壓器保護控制器，電測、熱工、遠動、調度等需要檢驗高精度標準電源等使用場所。電測標準信號產生，標準表校驗，科研與實驗室等場合。

技術參數—— Parameters

以下為單相電能表檢定裝置參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

單相電能表檢定裝置基本參數

名稱 單相電能表檢定裝置
型號 TK1030F
準確度 ±0.1%

電壓、電流輸出

  電壓 電流
輸出 10~450V 1mA~24A
調節細度 0.01% 0.01%
分辨率 5位有效 5位有效
準確度 0.1% 0.1%
穩定度 0.01%RG/1min 0.01%RG/1min
相功率 20VA每相 20VA每相
滿負載調整率 <±0.01% RG
內置檔位 全自動切換
失真度 優于0.3%（非容性負載）

電能校驗參數

標準源輸出功率脈沖常數 18000000×5/In
標準源輸出脈沖電平 5V
輸入脈沖路數 1路
輸入脈沖電平 5V以內或無源
誤差顯示范圍 ±0~99.99%
常數輸入范圍 6位
校驗常用試驗點 Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib
功率因數試驗點 1.0、0.5L 、0.8C、 0.5C

其他參數

功率 分辨率 5位
穩定度 0.02%/1min
準確度 0.1%
功率因數 調節范圍 +1 ~0~ -1
分辨率 ±0.0001
準確度 ±0.001
相位調節 調節范圍 0~359.99°
分辨率 0.001°
準確度 ±0.05°
頻率調節 調節范圍 40~70HZ
分辨率 0.001HZ
準確度 ±0.003HZ
常用輸出點 電壓試驗點 10%、20%、50%、80%、100%、110%、120%
電流試驗點 5%、10%、20%、30%、50%、70%、100%、120%
相位試驗點 0.5L、0.8L、1.0、0.8C、0.5C
諧波 輸出 2～31 次諧波，各次諧波在不超過限制范圍內可以任意組合疊加同時輸出。諧波含量顯示準確度0.1%。
輸出超載 最大到125%
供電電源 單相AC 220V，50/60Hz
外部尺寸 458*430*148mm
重量 約10kg

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

產品特點—— Characteristic Description

  • 1. TK1030F單相電能表檢定裝置采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便；
  • 2. TK1030F單相電能表檢定裝置內嵌標準表，并以此為標準進行閉環反饋，各參量均可作為標準使用；
  • 3. TK1030F單相電能表檢定裝置具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能；
  • 4. TK1030F單相電能表檢定裝置在儀器允許輸出的范圍內，可以任意設定額定電壓、電流檔位、電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作；
  • 5. TK1030F單相電能表檢定裝置電流、功率因數試驗點豐富，便于配置各種校表方案；
  • 6.TK1030F單相電能表檢定裝置 數據存儲量大，可以很方便查詢到校驗數據；
  • 7. TK1030F單相電能表檢定裝置帶有RS232串口，便于計算機控制及升級軟件。

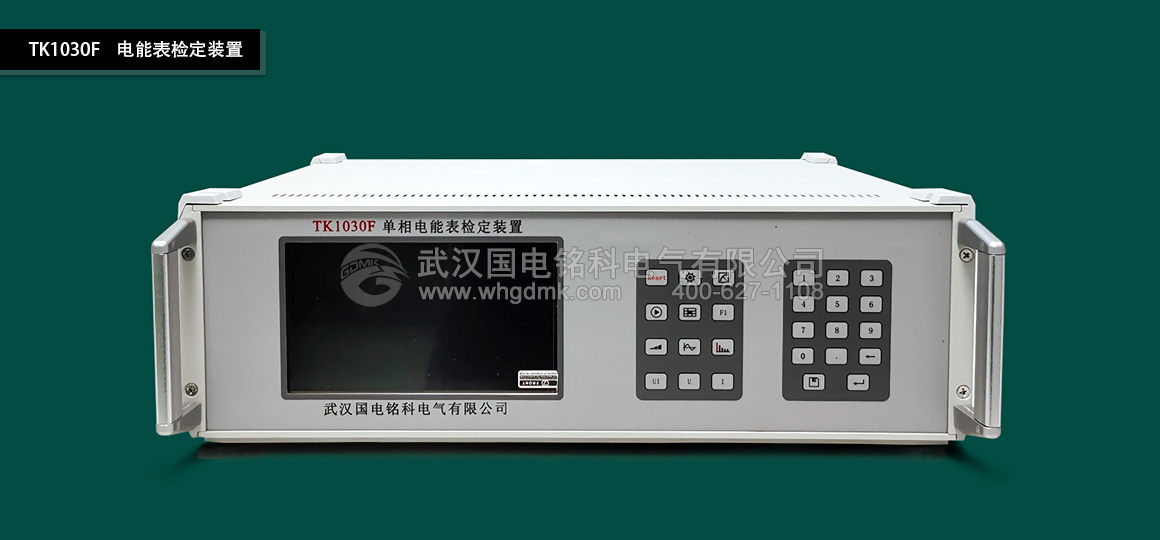

單相電能表檢定裝置-圖片—— Photo Description

單相電能表檢定裝置

裝置配件—— Picture

單相電能表檢定裝置 - 標準配件

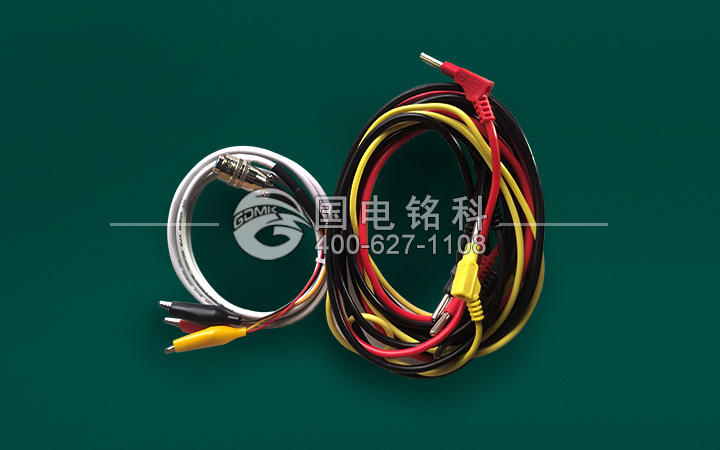

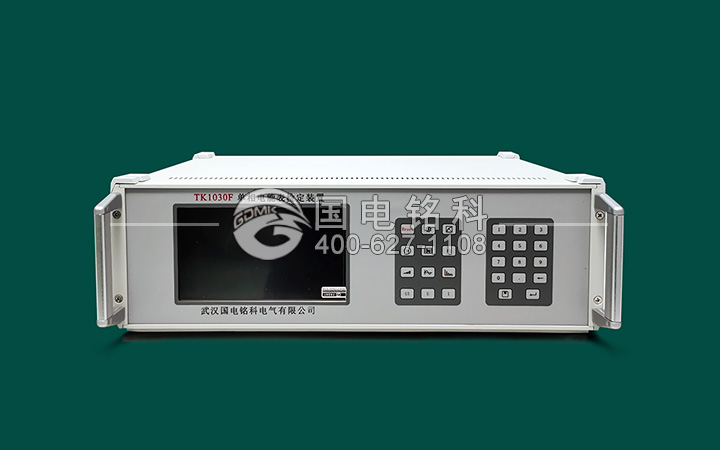

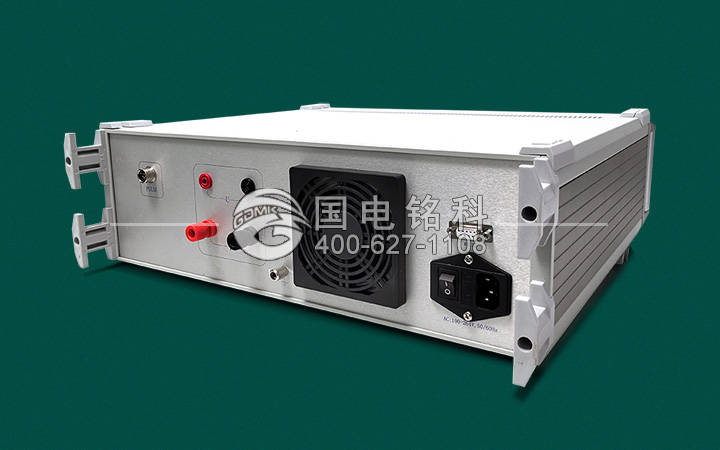

單相電能表檢定裝置（主機）單相電能表檢定裝置（主機） 三相交直流源（主機）單相電能表檢定裝置（端口） 單相電能表檢定裝置單相電能表檢定裝置（連接與線脈沖線） 單相電能表檢定裝置單相電能表檢定裝置（通訊線）

三相交直流源（脈沖輸入線）單相電能表檢定裝置 單相電能表檢定裝置單相電能表檢定裝置（電源線） 單相電能表檢定裝置單相電能表檢定裝置（防護箱） 單相電能表檢定裝置單相電能表檢定裝置（鋁合金外箱）









×

服務與支持 —— Service and help

運輸與服務：

【產品質量承諾】：產品的制造嚴格按照合同要求。

【產品價格承諾】：為保障產品的可靠性和先進性，產品選材均采用合格產品。在同等競爭條件下，我司在不降低產品性能，更改產品部件為代價的基礎上，真誠以優惠價格為

貴方提供相關產品。

【交貨周期承諾】：產品交貨期以與客戶協商結果為準，若有特殊情況，需提前完工，我司可特別組織生產，安裝，力爭滿足現場需求。

【售后服務承諾】：按廠家承諾，實行三包標準，終身維護。免費送貨上門，及時提供與合同設備有關安裝，調試，配合現場驗收。如因產品出現質量問題，我司在接到通知后

24小時內安排技術人員予以響應解決。 定期回訪，提供終身維護。我方負責解決設計，調試，運行中的技術問題，并免費提供技術培訓指導，為現場使

用保駕護航。
