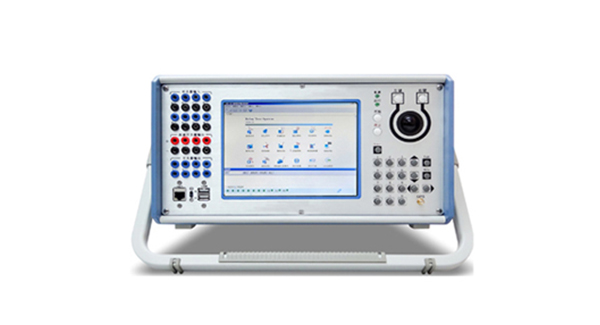

TK-600D合并單元測試儀

合并單元測試?yán)^電保護測試儀數模一體繼電保護測試儀

產品說明書 檢定證書 國家標準試驗規章

內置輔助直流輸出，110V/220V可切換，可為合并單元供電。 內置工控機，可單機操作或外聯PC操作，操作軟件一致。能同時對6路電壓、6路電流進行測試。

提醒：本產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 合并單元測試儀 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

合并單元測試儀是一款專為合并單元測試而開發的測試工具。針對現階段智能站實際工程的建設及設計的差異，該裝置可對電子式 互感器輸入、電磁型互感器輸入、電子式及電磁型互感器混合輸入的合并單元進行全面而有效的測試，繼而滿足各種實際工程中的合并單元測試 工作。

產品用途—— Product Description

以下為合并單元測試儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

交流電壓源 6×120V，分辨率：100μV，更大輸出功率：40VA/相;精度：0.05%
交流電流源 6×20A，分辨率：25μA，更大輸出功率：120VA/相;精度：0.05%
直流電壓源 6×170V，分辨率：100μV，更大輸出功率：30VA/相;精度：0.1%
直流電流源 6×10A，分辨率：25μA，更大輸出功率：60VA/相;精度：0.1%
輸出頻率 0~2500Hz，分辨率：1mHz;精度：0.001Hz
輸出相位 0~359.999°，分辨率：0.001°;精度：0.05°
輸出諧波 直流分量，2~20次諧波
輔助直流輸出 110V/220V DC，可切換
小信號輸出 12×（0~7.07VAC/0~10VDC），分辨率：1mV；幅值精度：0.05% 相位精度：0.05° 頻率精度：0.001Hz
光纖以太網口 6對×100Mbits/s，SC，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；發送離散度：<0.1μs 接收時標精度：<25ns 更大輸出流量：>95M 1588對時精度：<80ns
光纖串口 5對×（2~10Mbits/s），SC，多模，850nm； IEC60044-7/8，F(xiàn)T3；支持曼碼或異步串口傳輸方式；發送離散度：<0.1μs 接收時標精度：<25ns
同步接口 內置GPS； 1對×IRIG-B/PPS光口，SC，多模，850nm;精度：<1μs
電以太網口 1個，RJ-45，100Mbits/s
開關量輸入 8路，10-250VDC或空接點，自動識別，無極性
開關量輸出 8路，空接點/快速開出，交直流開斷能力：0.5A，250V;快速開出時間：<10μs
屏幕 8.4’，1024×768
供電電源 AC：220V±15%， 頻率：50Hz±10Hz
體積 360 ×200 ×415 （mm）;重量：16.8Kg

產品特點—— Characteristic Description

  • 1. 集成高精度模擬信號輸出源（0.05級），無需外接標準源，即可完成合并單元檢測工作；
  • 2. 能同時對6路電壓、6路電流進行測試，并對測出的結果自動評估給出合格與否的結論；
  • 3. 可適用于傳統互感器輸入型、電子互感器輸入型、混合輸入型等各種類型的合并單元的測試；
  • 4. 測試功能豐富，可對合并單元進行全面測試，提供包括精度、諧波、暫態誤差、同步性、規約、額定延時、并列/解列邏輯、壓力等一系列專業測試模塊；
  • 5. 內置輔助直流輸出，110V/220V可切換，可為合并單元供電；
  • 6. 內置工控機，可單機操作或外聯PC操作，操作軟件一致；
  • 7. 散熱結構設計合理，硬件保護措施可靠完善，對過流、過溫、短路等具有自保護及告警功能。
  • 8. 精度測試：幅值誤差、相位誤差、頻率誤差、復合誤差、諧波含量測試；
  • 9. 暫態測試：暫態誤差和非周期分量衰減時間常數測試；
  • 10. 同步性測試：對時/守時性能進行測試；
  • 11. 延時測試：額定延時、（響應時間）測試；
  • 12. SOE測試：Goose響應時間（SOE）測試；
  • 13. 規約測試：檢測合并單元報文通訊規約一致性、報文離散度、報文異常等；
  • 14. CID測試：檢測合并單元報文與SCD文件一致性；
  • 15. 并/解列測試：檢測合并單元母線電壓切換、并列、解列邏輯正確性；
  • 16.壓力測試：異常報文處理能力測試、網絡壓力測試；
  • 17.PCAP回放測試：可對導入的PCAP文件進行自定義編輯及保存，可產生碎包、巨包，可疊加CRC錯誤，可定量發送指定幀報文，可循環播放。
×
