產品簡介—— Product Description

TKCTP-1000A全自動變頻互感器綜合測試儀又稱變頻互感器測試儀及互感器綜合測試儀，變頻互感器測試儀是國電銘科公司研發的新一代& 革新型CT、PT變頻互感器綜合測試儀?；ジ衅骶C合測試儀采用高性能DSP和ARM、先進的制造工藝，變頻互感器測試儀在國內處于領先水平，變頻互感器綜合測試儀是電力行業用于互感器測試的專業互感器綜合測試儀器。

TKCTP-1000A變頻互感器綜合測試儀是國電銘科根據國家標準、行業標準、計量標準以及IEC國際標準研發生產的變頻互感器測試儀，變頻互感器綜合測試儀的設計用于CT、PT保護類、計量類或TPY類互感器多功能的自動測試， 變頻互感器綜合測試儀適用于實驗室使用和電力行業用于互感器的專業電力測試儀。變頻互感器綜合測試儀裝置采用高性能DSP和ARM處理技術以及創新的工藝流程，保證了數據的穩定可靠，大屏顯示，旋轉鼠標操作，并自 動打印數據功能，變頻互感器綜合測試儀可存儲2000組測試數據，掉電不丟失，試驗完畢后用U盤存入PC機，用軟件進行數據分析，該變頻互感器綜合測試儀并生成WORD報告。

參考標準

• DL/T668-1999
• JJG1021-2007
• JJG313-2010
• JJG314-2010

技術參數—— Parameters

以下為變頻式互感器綜合測試儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

產品特點—— Characteristic Description

• 1. 全自動變頻互感器綜合測試儀功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試；
• 2. 全自動變頻互感器綜合測試儀現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用簡單的測試接線和操作實現電流互感器的檢定，降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；
• 3. 全自動變頻互感器綜合測試儀可精確測量變比差與角差，比差最大允許誤差±0.1%，角差最大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1～40000；
• 4. 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試；
• 5. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數；
• 6. 全自動變頻互感器綜合測試儀測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試；
• 7. 全自動變頻互感器綜合測試儀測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式；

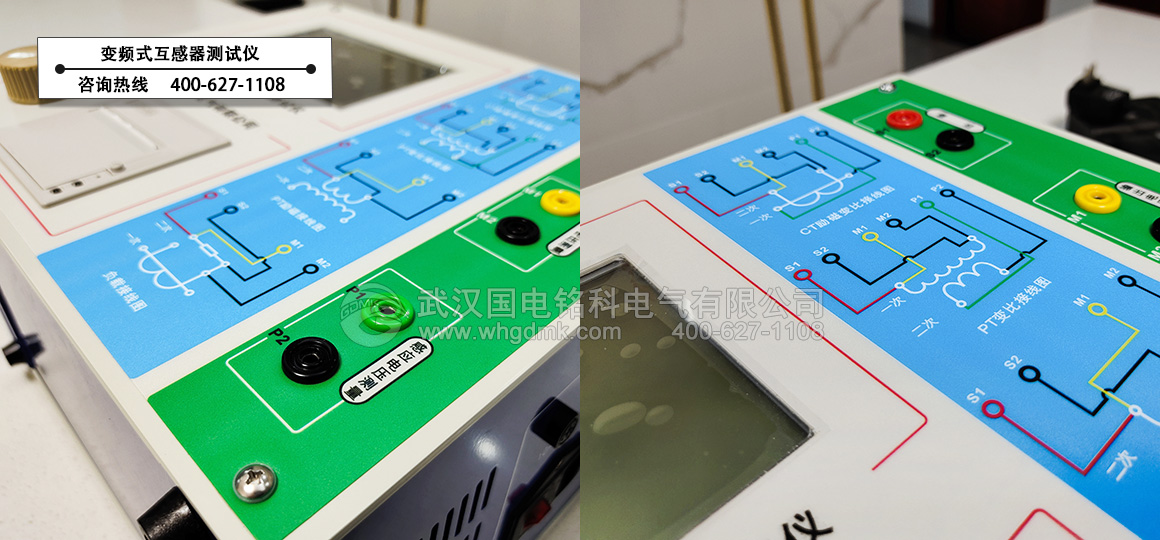

• 8. 全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖；
• 9. 全自動變頻互感器綜合測試儀5.7寸圖形透反式LCD，陽光下清晰可視;
• 10.采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握
• 11.面板自帶打印機，可自動打印生成的試驗報告
• 12.裝置可存儲1000組測試數據，掉電不丟失;

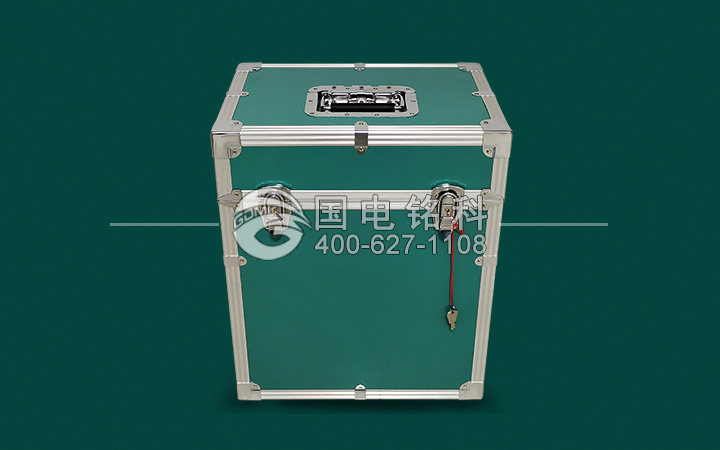

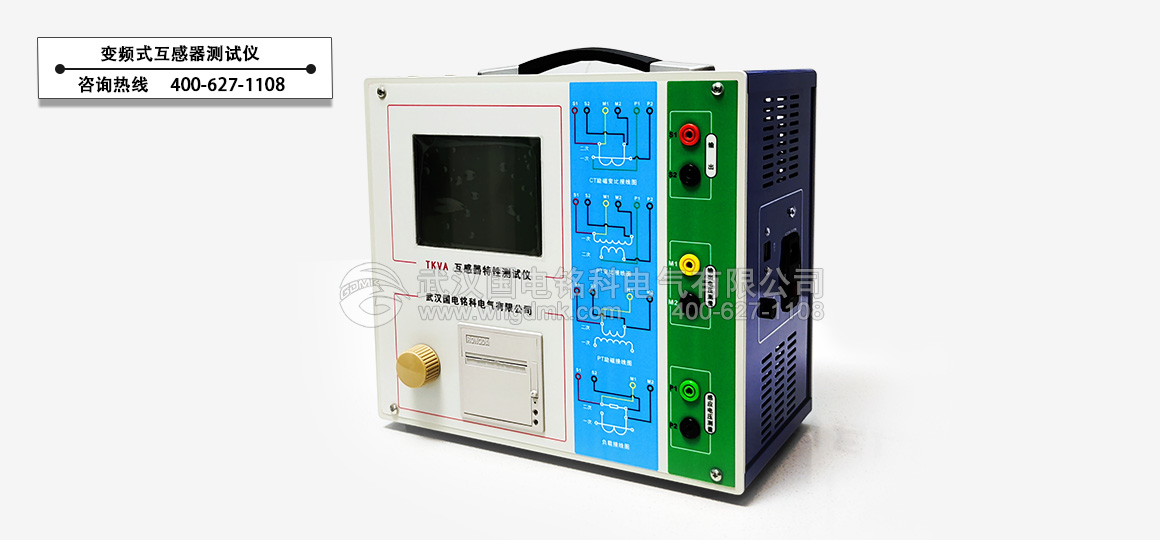

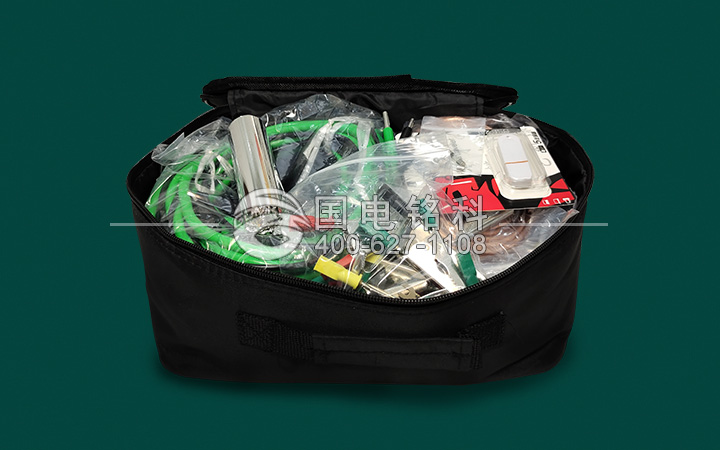

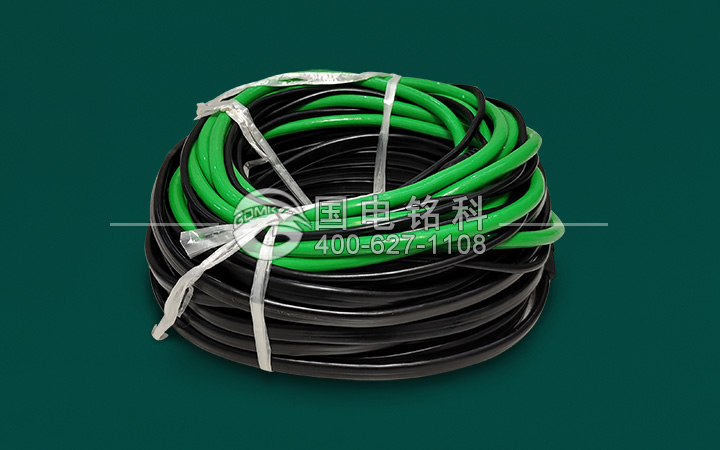

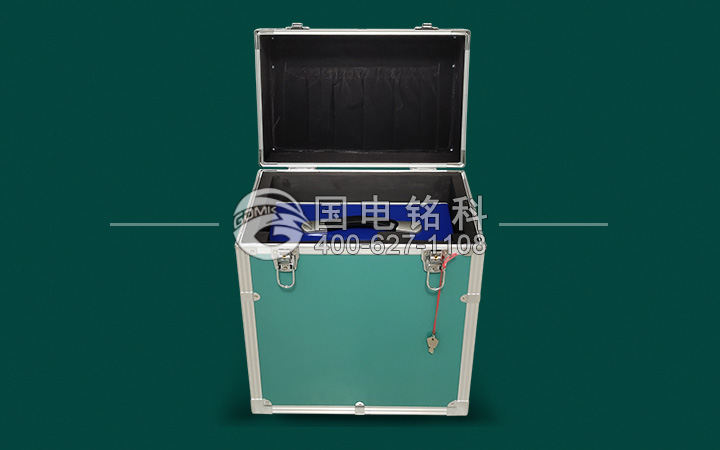

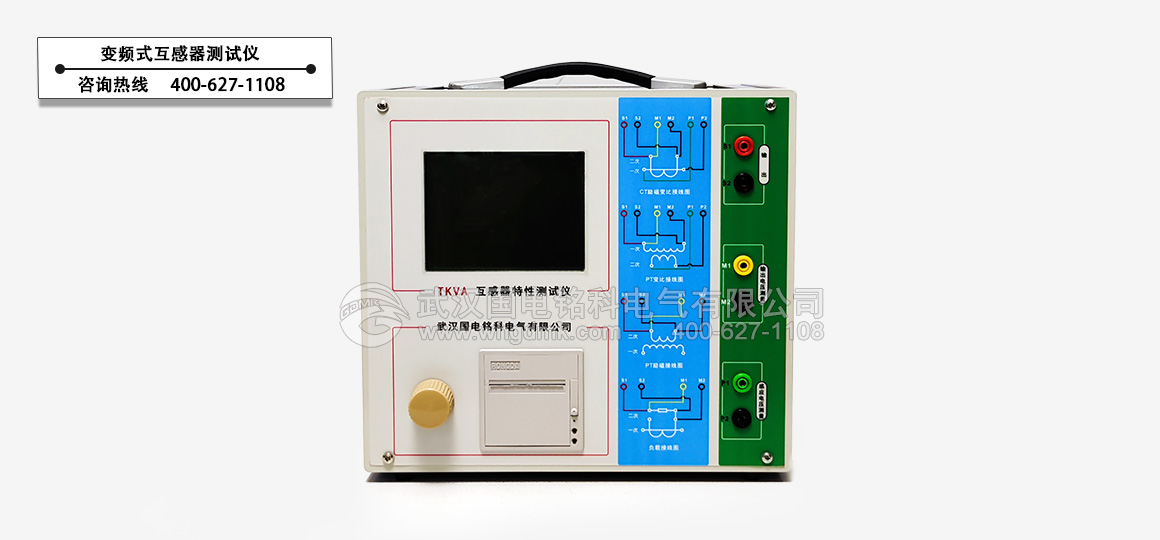

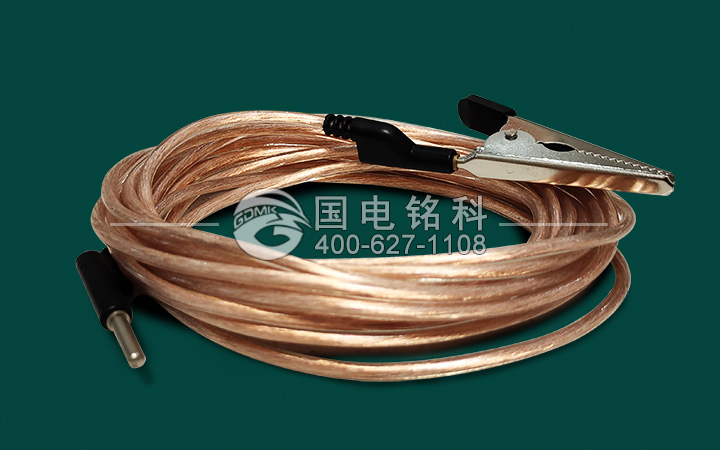

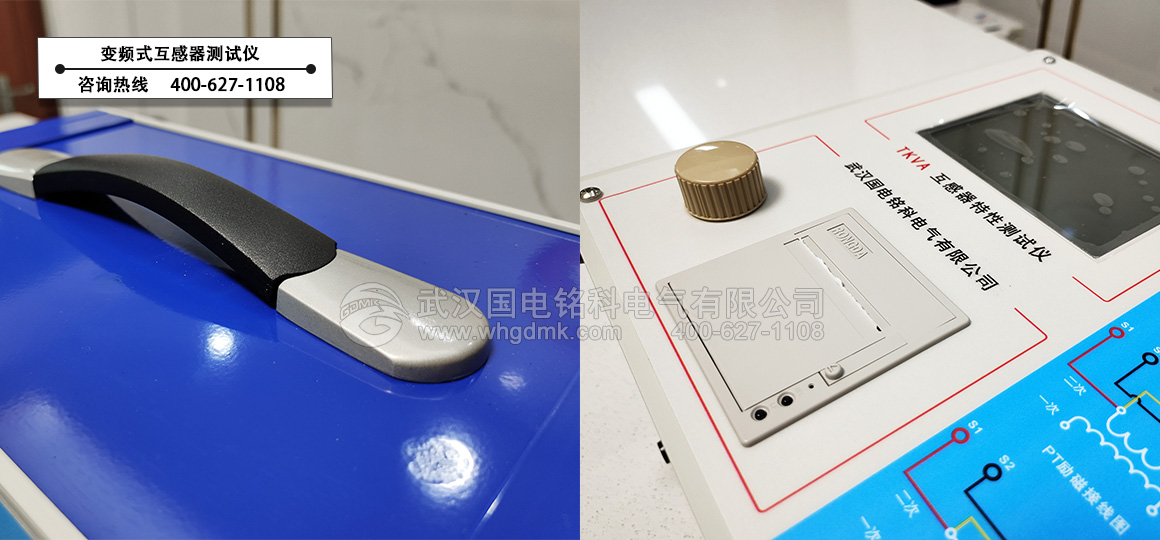

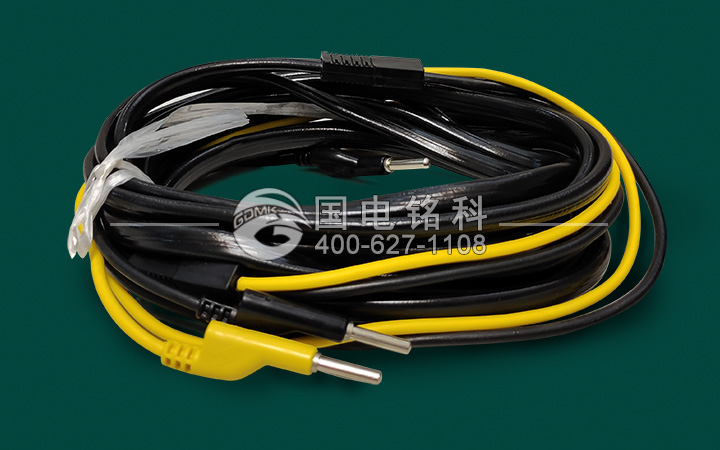

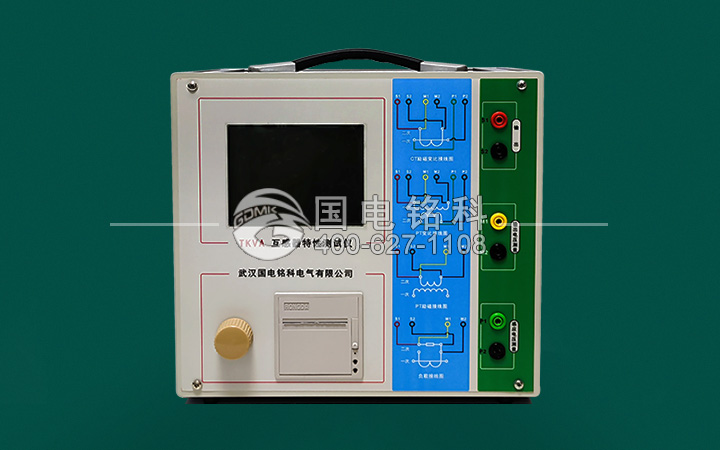

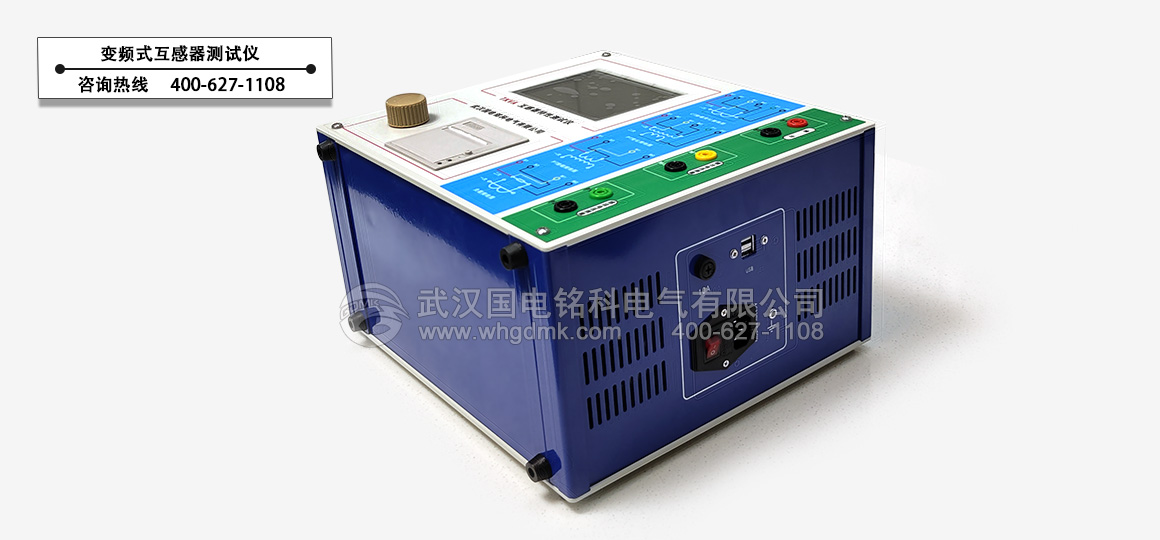

變頻式互感器綜合測試儀-圖片—— Photo Description
