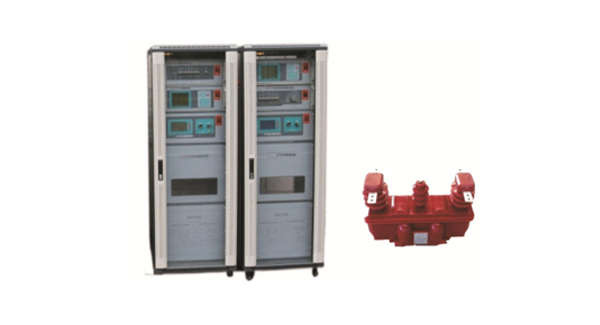

SXHGQ-H全自動互感器校驗臺

全自動高壓三相組合式互感器校驗臺互感器檢定裝置

產品說明書檢定證書國家標準試驗規章

高壓三相電壓互感器校驗裝置目的是為了測試規程規定的三相組合互感器的誤差、溫升、公平耐壓等試驗。

提醒：本公司產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

 咨詢熱線：400-627-1108  技術支持：18062424586

說明銘科電氣廠家承諾本官網所售的 [ 全自動互感器校驗臺 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

SXHGQ-H全自動互感器校驗臺又稱互感器校驗臺、互感器校驗裝置、互感器檢定裝置、互感器檢測裝置，SXHGQ-H全自動互感器檢定裝置改變了現行的傳統單相檢驗方法，實現對組合互感器的檢定，符合現行國家標準和行業標準(試驗導則)的要求，且易于實現 檢驗，它不需要現行單相方法中多次接線試驗的問題，能節省大量人力物力，提高工作效率。由組合互感器誤差數據管理軟件、互感器校驗儀、電壓電流負荷箱、電子功率源、標準互感器組成。各組件之間采用RS485通訊，實現三相組合互感器多相電壓、電流的依次自動檢定。適用于電網公司計量測試中心，供電公司用電管理和計量部門國家各級計量測試機構，及大型工礦企業等。

測試對象—— Product Description

測量對象	低壓互感器、高壓互感器、計量箱
測量量限	電流一次：5A~1000A	電流二次：5A、1A
測量量限	電壓一次：6kV~35kV	電壓二次：200V、100V、100 V√3、100V/3

三相組合式互感器檢驗儀-技術參數—— Parameters

以下為三相組合式互感器檢驗儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

組合式互感器檢驗儀
測試范圍	比差（%）：0.0001~199.9 分辨率：0.0001% 角差（’）：0.001~999.9 分辨率：0.001’
測試精度	2.0級
同相分量	X=（X×2%+Y×2%±2個字）
正交分量(δ)	Y=（X×2%+Y×2%±5個字）
程控電源
電源輸入	AC 220V±10V
頻率	（50Hz±0.5Hz）
輸出電壓	AC 0~300V
控制方式	自動/手動
輸出容量	電流源部分 10kVA
帶升流器標準電流互感器
一次電流	5A、10A、15A、25A、30A、40A、50A、60A、75A、100A、150A、200A、300A、400A、500A
二次電流	5A 1A（可選）
準確度等級	0.05S級 0.02S級（可選）
輸入電壓	0~250V
額定容量	5kVA
額定負荷	5VA
功率因數	1.0
額定電壓	42kV
帶升壓器標準電壓互感器
一次電壓	6kV、6kV/10kV、10kV/35kV、35kV
二次電壓	100V、100/V
準確等級	0.05級、0.02級（可選）
輸入電壓	0~250V
額定容量	0.5kVA
額定負荷	≤0.25VA
功率因數	1.0
額定電壓	42kV
