三相交直流標準功率源裝置

三相交直流標準功率源裝置功能介紹

TK3080系列交直流標準源或功率源裝置采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。三相電壓、電流回路獨立控制，每一相的電壓、電流輸出參量可分別調節。智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。電壓、電流、相位試驗點豐富，便于操作。帶RS232串口，開放通訊規約，便于計算機控制及升級軟件。

交直流標準源(功率源)使用接線方法

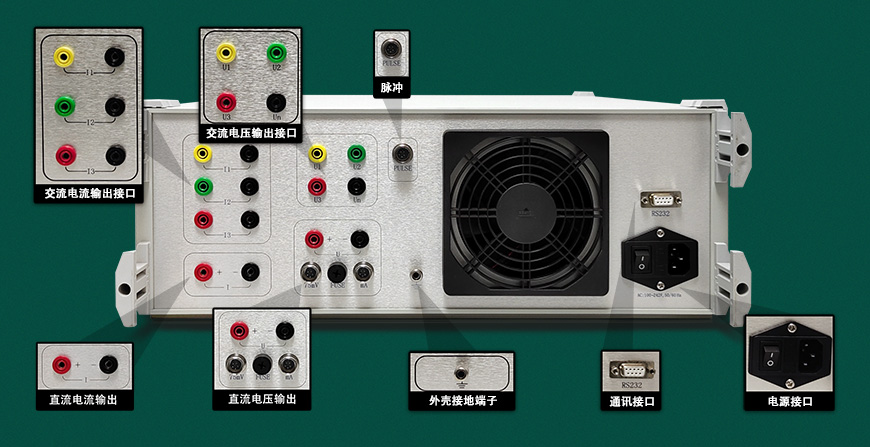

面板接線

使用設備配套專用黃綠紅3色電流電壓測試線與夾具，連接至標準源裝置對應的電流電壓接口。外殼接地端子需安全牢靠連接至大地。需要連接電腦需使用9芯串口連接線連接至電腦串口端。電源接口連接至市電220V。

標準源操作方法：

• 1.在開機操作前，請按上述面板接線確認各接口連接線路是否正確連接。
• 2.接通標準源裝置供電電源。
• 3.預設置輸出各項輸出參數。
• 4.操作前面板輸出按鍵，開啟電流電壓輸出。
• 5.使用完畢后操作輸出按鍵，停止電壓電流輸出。
• 6.觀察各項參數是否已經停止輸出后即可關機。

三相交直流標準功率源裝置基本參數

注意事項

1.安全事項，輸出高電壓大電流，測量時請使用專用測試線與夾具。保障使用人員人身安全，通電前請將設備外殼安全接地，注意電擊危險。

交直流標準功率源裝機清單

應用領域

TK3080三相交直流標準源采用CPLD芯片和高精度A/D、D/A等一系列先進器件。全數字閉環標準源技術，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。廣泛應用于電力，電子，無功補償，電能計量行業、電氣實驗室和其他相關部門，功能強大。
