TK1030單相交直流精密測試電源是一種LED 5 1/2數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.1級，交流0.2級以下各類表頭。本儀器電壓輸出(0~1000V)，電流輸出(0~10A),中值電阻11×2檔(0Ω~20MΩ)。交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。采用最新的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。

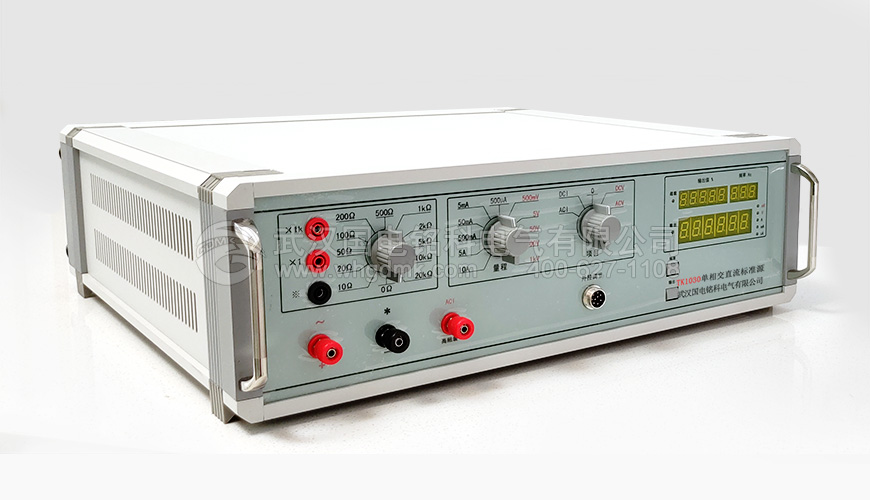

TK1030單相交直流精密測試電源裝置

TK1030單相交直流精密測試電源功能介紹

TK1030系列本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成?？蛇M行標準電壓，電流，電阻等功能校驗，交直流電參量程范圍寬，操作簡便，可靠性高。

TK1030單相交直流精密測試電源使用接線方法

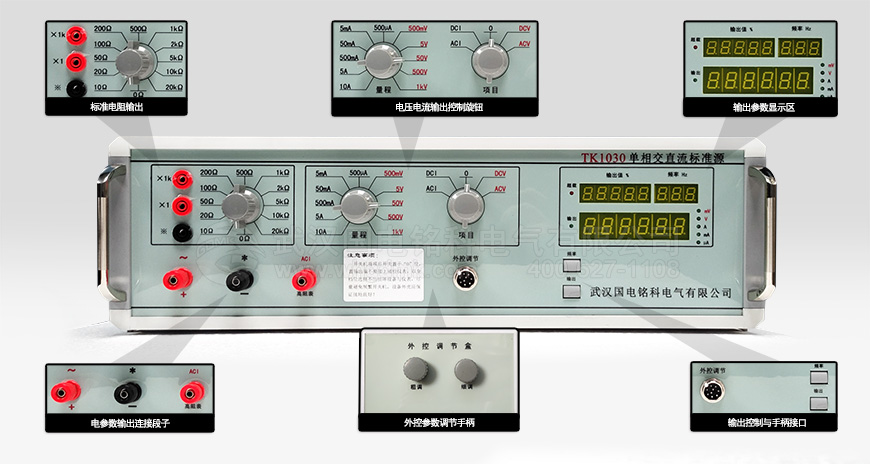

面板接線：

使用設備配套專用黃綠紅3色電流電壓測試線與夾具，連接至標準源裝置對應的電流電壓接口。外殼接地端子需安全牢靠連接至大地。需要連接電腦需使用9芯串口連接線連接至電腦串口端。電源接口連接至市電220V。

TK1030標準源操作方法：

• 1.在開機操作前，請按上述面板接線確認各接口連接線路是否正確連接。
• 2.接通標準源裝置供電電源。
• 3.預設置輸出各項輸出參數。
• 4.操作前面板輸出按鍵，開啟電流電壓輸出。
• 5.使用完畢后操作輸出按鍵，停止電壓電流輸出。
• 6.觀察各項參數是否已經停止輸出后即可關機。

TK1030單相源裝置基本參數

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

注意事項

1.安全事項，輸出高電壓大電流，測量時請使用專用測試線與夾具。保障使用人員人身安全，通電前請將設備外殼安全接地，注意電擊危險。

精密電源裝機清單

應用領域

TK10系類單相交直流精密電源標準源采用高精度A/D、D/A等一系列先進器件。全數字閉環標準源技術，并以此為標準進行數字閉環反饋，電壓、電流、等各參量均可作為標準使用。廣泛應用于電力，電子，無功補償，電能計量行業、電氣實驗室和其他相關部門，功能強大。
