本儀表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

5KV絕緣電阻測試儀兆歐表

5KV絕緣電阻測試儀兆歐表功能介紹

5KV絕緣電阻測試儀兆歐表采用單片微型計算控制器為核心，使用大規模集成電路，使得整機體積小巧，測量結果精度高，面板簡潔，操作簡便，自動化程度高，可靠性高。

TK3205-5KV絕緣電阻測試儀兆歐表短路電流高達8mA,輸出功率大，非一般絕緣表可比。整個過程由微型計算機控制，自動化程度高，可從容應對大電容量負載試品進行絕緣電阻測試，可自動計算吸收比，自動計算被試品極劃指數，測量結果穩定性高。

5KV絕緣電阻測試儀兆歐表使用接線方法

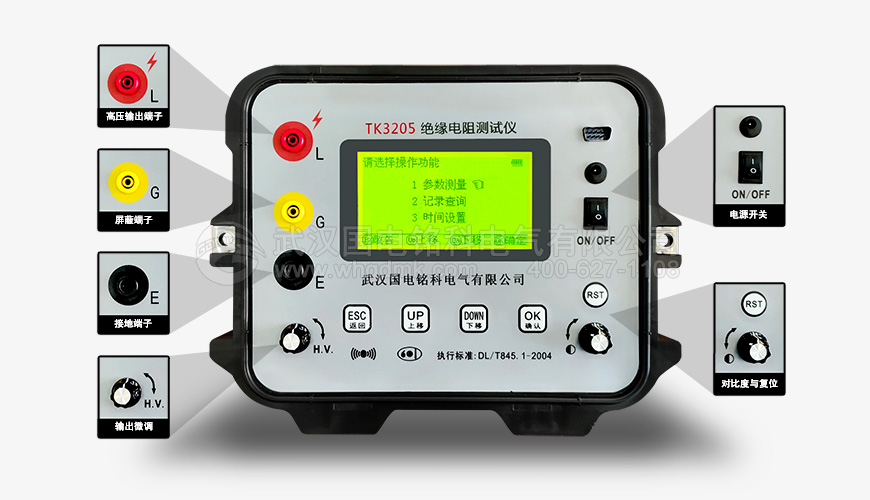

面板接線：

使用設備配套專用測試線與夾具，根據接線端子功能圖連接至被試品即可。需要連接電腦需使用9芯串口連接線連接至電腦串口。

絕緣電阻測試儀/兆歐表操作方法：

• 1.測試線連接無誤后，打開面板上的電源開關。
• 2.開機自檢約5秒鐘后，顯示測試電壓等級選擇窗口。根據現場電壓等級選擇對應測量輸出電壓。
• 3.上移下移選擇測試電壓后確認開始加壓測量的確認界面。按住不放持續5秒。若5秒內松開按鍵，系統回電壓選擇界面。確認時長機制5秒。確保安全。
• 4.高壓升成后，顯示出測試的時間，絕緣電阻，測試電壓。蜂鳴器每隔15秒會鳴叫提示。自動計時。時間到15秒時，自動顯示R15，到60秒時，依次自動顯示R60，R60/R15；時間到600秒時，依次自動顯示R600，R600/R60，且蜂鳴器均會連續鳴叫以提示。
• 5.測試完畢，按下ESC鍵，即停止高壓輸出，系統自動泄放高電壓，出現高壓泄放提示界面。待電壓泄放完畢后，出現本次測量的結果界面，可保存或推出。
• 6.使用完畢，關閉儀表電源開關。

5KV絕緣電阻測試儀兆歐表基本參數

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

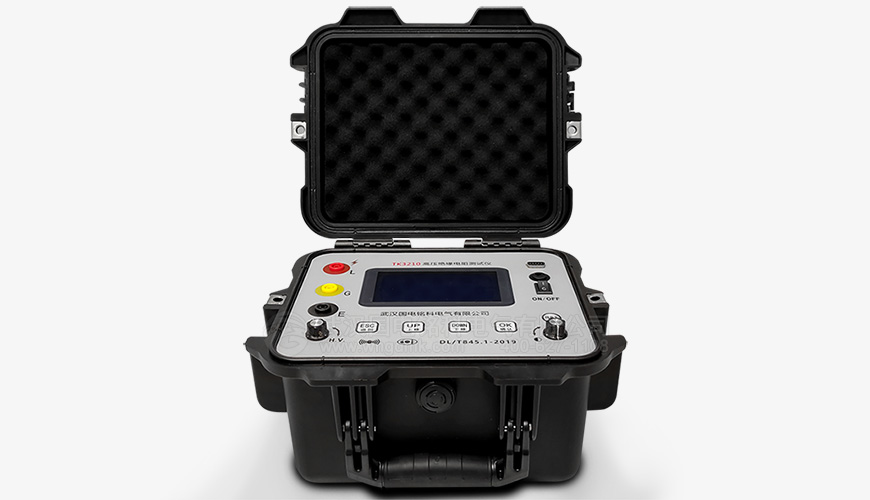

5KV絕緣電阻測試儀兆歐表

應用領域

廣泛應用于電力、電子、電信、鐵道、交通以及機電、機械等部門，通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、導線、馬達），可以隔離并修復發生故障的部件。 利用絕緣測試來檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全具有重要意義。
