直流耐壓測試儀原理與應用

發布人：武漢國電銘科發布時間：2025-01-06 咨詢熱線(產品咨詢與技術支持)：400-627-1108

直流耐壓測試儀原理與應用

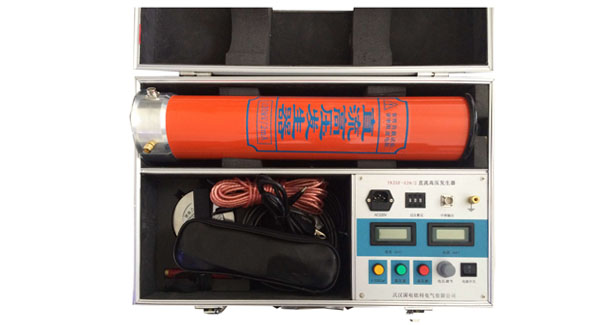

ZGF直流耐壓測試儀介紹





      ZGF系列直流耐壓測試儀是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一






代便攜式直流高壓試驗器。

   應用 ： 主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設

備進行直流耐壓試驗。







ZGF直流耐壓測試儀特點











       1. 機箱采用鋁合金機箱；






       2. 采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件；

       3. 采用電壓大反饋，輸出電壓穩定度高，紋波系數≤2%；

       4. 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.5%±2個字），電流誤差

            ±（1.5%±2個字）；

       5. 升壓電位器零起升壓；

       6. 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）；

       7. 過壓保護采用拔碼設定，一目了然，誤差±2%；

       8. 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強；

       9. ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。





ZGF直流耐壓測試儀相關標準


       DL/T 848.1-2004 《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》

       DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》

       DL/T596-2005 《電力設備預防性試驗規程》

       GB1094.1-GB1094.6-96 《外殼防護等級》

       GB2900　 《電工名詞術語》

       GB/T16927.1~2-1997　 《高電壓試驗技術》

       GB4793-1984 《電子測量儀器安全要求》

       GB191 《包裝貯運標志》

       GB/T.311-1997 《高壓輸變電設備的絕緣與配合》





ZGF直流耐壓測試儀原理

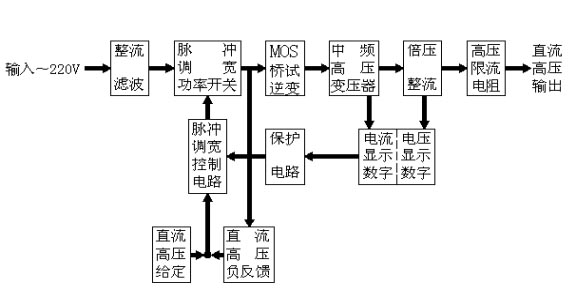

       直流高壓發生器采用PWM脈寬調制技術，結合交流倍壓整流電路，實現可控高壓產生輸出，簡單原理框圖如下：



       直流耐壓測試儀原理與應用

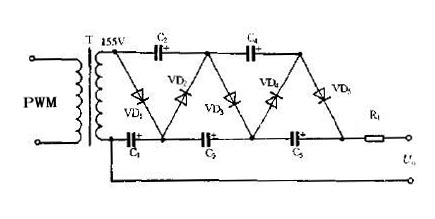

倍壓部分需采用，輕巧、堅固電氣性能好，防潮能力強的特種絕緣材料




       結合大規模集成電路實現整個控制部分電路，控制原理如下圖：


       直流耐壓測試儀原理與應用




聲明：本文僅供學習參考，本公司不對未經書面授權而自行試驗后產生的一切后果進行負責，本文未經授權，禁止復制、轉載或商用！
