TKDCW系列直流電源紋波系數測試儀參照 DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》及國家電網公司2005年頒布的《國家電網公司十八項電網重大反事故措施》防止直流系統事故的明確規定及技術要求研制。 該產品，具有精度高、性能穩定、操作便捷、體積小、重量輕等優點。機構上采用一體化設計。本產品廣泛應用于電力、通訊等行業，是直流電源裝置日常檢測維護的工具。 充電機在長期的運行中，其紋波系數總量發生變化。 為了測量每組充電機的紋波系數和紋波含量（交流脈動量），我們特地開發了本產品。能實時準確地對直流電源紋波含量和紋波系數做全程監測。 我公司生產的直流電源紋波系數測試儀按測試類型分為有效值型與峰峰值型?？蓪χ绷麟娫醇y波系數進行測量，操作簡便直觀。

直流電源紋波測試儀接線方法

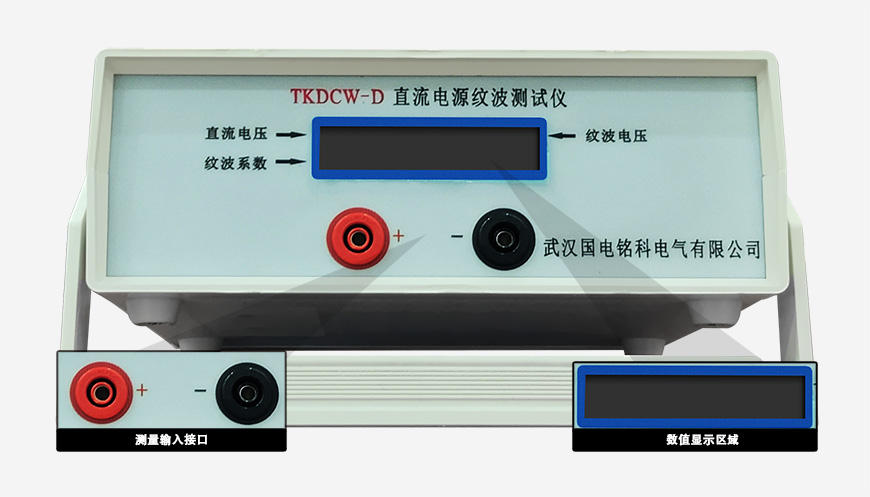

1.前面板接線:

使用設備配套專測試線與夾具，連接至紋波測試儀測量輸入接口。紅色接口使用專用配套紅色連接線，連接至直流電源輸出正極。黑色接口使用專用配套黑色連接線，連接至直流電源負極。

2.后面板接線:

紋波測試儀后面板分布有交流220V電源接口,儀器電源開關。使用配套2芯電源線接至市電220V。

紋波測試儀專用配件

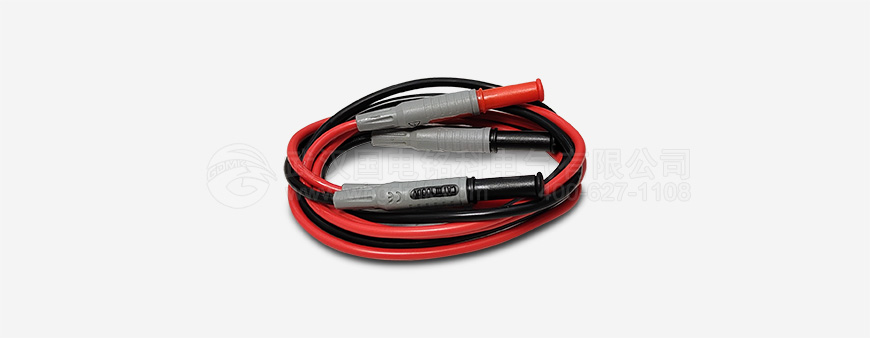

紋波測試儀專用連接線

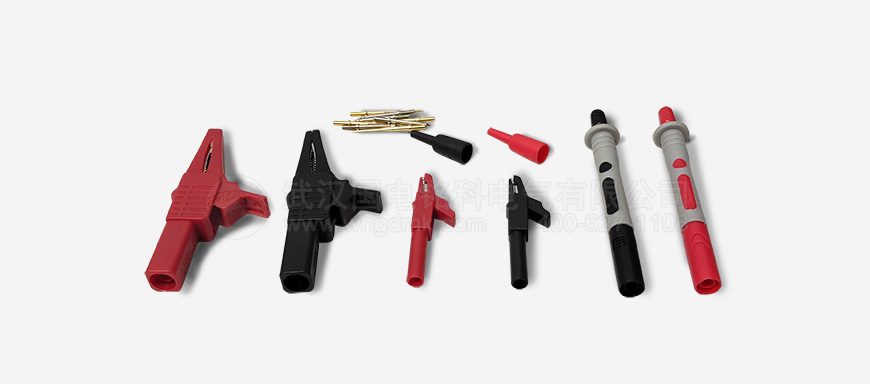

多種專用配套測試線夾具

直流電源紋波測試儀功能介紹

TKDCW系列紋波系數測試儀可用于300V電壓內的直流電源紋波測量，交流紋波測量電壓輸入測量量程為0~500mV(Vrms)或0~10V(Vpp)。本機使用AC220V交流作為供電電源?？蓪崟r測量直流電源電壓值，紋波電壓值，紋波系數值。

電源紋波測試儀參數

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

注意事項

1.安全事項，輸入直流電壓高達300V，測量時請使用專用測試線與夾具。保障使用人員人身安全，務必注意電擊危險。

2.測試表筆線夾與被測品有足夠的接線間距后余下的長度請將表筆線螺旋繞在一起，提高抗空間電磁干擾性能。

3.測試場所應避免有強烈的電磁干擾。
