手持開關柜的局部放電檢測儀采用先進的高頻信號檢測法，可在設備運行中對設備局部放電進行程度進行評估，當電力設備內部發生局部放電時，會產生電磁波脈沖信號，該信號沿著設備金屬外殼的內表面?zhèn)鞑?，遇到開口、接頭等縫隙時傳出設備，再沿著金屬外殼的外表面?zhèn)鞑ブ链蟮兀诮饘偻獗砻娈a(chǎn)生暫態地電壓。用TEV傳感器可檢測到這些瞬時的電壓脈沖，從而判斷設備內部絕緣狀態。 隨著智能電網建設的推進，對電力設備的在線監測和故障預警要求不斷提高，手持式局部放電巡檢儀可實現對大量中低壓配電設備的實時監測，及時發現潛在故障，保障電網穩定運行。

手持開關柜的局部放電檢測儀檢測方式

采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位。

手持開關柜的局部放電檢測儀檢測原理

檢測方式：TEV法+UHF法

當電力設備內部發生局部放電時，會產生電磁波脈沖信號。該信號沿著設備金屬外殼的內表面?zhèn)鞑ィ龅介_口、接頭等縫隙時傳出設備，再沿著金屬外殼的外表面?zhèn)鞑ブ链蟮兀诮饘偻獗砻娈a(chǎn)生暫態地電壓。用TEV傳感器可檢測到這些瞬時的電壓脈沖，從而判斷設備內部絕緣狀態。

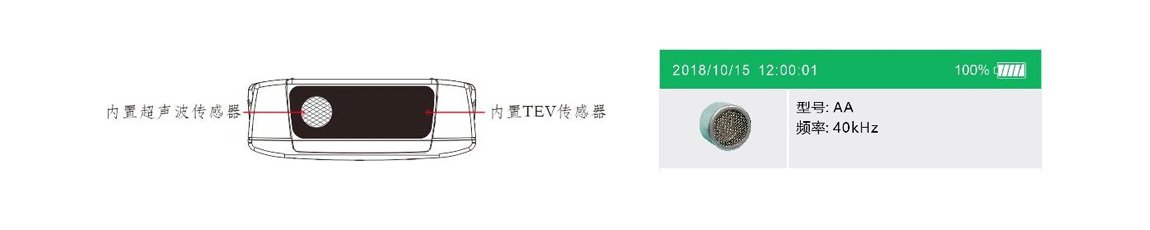

超聲波原理和暫態地壓（TEV）原理，而本產品（手持式局部放電檢測儀）內置的超聲波傳感器和 TEV 傳感器正是用來測量高壓開關柜局部放電的，該傳感器處于主機的前端位置，測試時需要將此部分靠近（超聲波測量）或貼近（TEV 測量）高壓開關柜，注意，靠近和貼近是不一樣的，取決于采用哪種原理來測試開關柜。

內置超聲波傳感器測量開關柜局放，在開機后您幾乎不需要做其他操作或設置，本產品開機后默認內置超聲波傳感器，屏幕左上方會顯示當前連接的是哪種傳感器，如下圖所示：

超聲波測量模式下，測量數據單位為dBuV，dBuV是以1uV為基準的對數函數值，因此，超聲波模式下測量的數據可正可負，根據本產品的超聲波放大器處理能力，可以做到-6dBuV 到 68dBuV 的測試范圍，負值越大說明超聲波信號越小、越趨近于 0uV，而并非負數。通常無干擾的環境中測量到的數據為-6dBuV 到 0dBuV 之間。除了測試放電信號幅值，本產品還能檢測每周期的放電脈沖數，用 P/Cycle表示，脈沖數的大小與幅值綜合反映開關柜的絕緣狀況，一般脈沖數在 50 以下的高幅值數據是典型的放電現象。

很多情況下被測柜體所處的環境會充斥著各種復雜的超聲波干擾，比如閃爍的日光燈、超聲波驅鼠器、運行中的風機等，因此在測試柜體前需要測量環境值，以判斷環境的干擾水平，當超聲波環境值過大（比如超過 10dBuV 左右） 時需要排除一切產生干擾源，否則過大的干擾信號會掩蓋真實信號而影讀數，建議在超聲波干擾較大而且無法有效消除時使用 TEV 方式測量柜體值。超聲信號以空氣為傳播介質，會從柜體縫隙傳出來，因此，用超聲波測量開關柜柜體值時需要將傳感器靠近柜體的縫隙位置，同時，可以通過監聽耳機聆聽柜內的放電聲音（超聲波信號通過數字濾波實現可聽見聲音）。
