串聯諧振耐壓試驗裝置試驗原理



串聯諧振耐壓試驗裝置介紹

      TKBPXZ串聯諧振耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高

電壓大電流，是當前針對電容量大的試品高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用TKBPXZ系列變頻

諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。由于采用諧振原理產生試驗高電壓與組合式結構，所

以相較于傳統耐壓設備具有對電源容量需求小，易搬運操作簡便等優點。適用于各類電力耐壓試驗現場。




設備別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓串聯諧振裝置。






串聯諧振耐壓試驗裝置組成部分與作用



     【 變頻控制電源 】:是整個設備的控制核心，可提供產生可變頻率的交變電壓，是整個系統的能源供應與控制部分。

     【 勵磁變壓器 】:起到高壓與低壓隔離與產生激勵電壓的作用。

     【 電抗器 】:系統諧振電感器。

     【 電容分壓器 】:系統高壓信號衰減器。





串聯諧振耐壓試驗裝置諧振升壓原理


     諧振電路的分類：串聯諧振 與 并聯諧振。


     諧振現象概述：對于包含電容和電感及電阻元件的無源一端口網絡，其端口可能呈現容性、感性及電阻性。當電路端

     口的電壓U和電流I出現同相位時，電路呈現電阻特性，稱為諧振現象，這樣的電路稱為諧振電路。諧振的實質是電容

     中電場能與電感中的磁場能互相轉換，此增彼減，完全補償。


     諧振電路的分類：根據電路連接特點可分為電壓串聯諧振、電流并聯諧振。根據原理串聯諧振電路的等效阻抗最小，

     電流最大，阻抗為存電阻特性，串聯諧振又叫電壓諧振。


 串聯諧振耐壓試驗裝置試驗原理

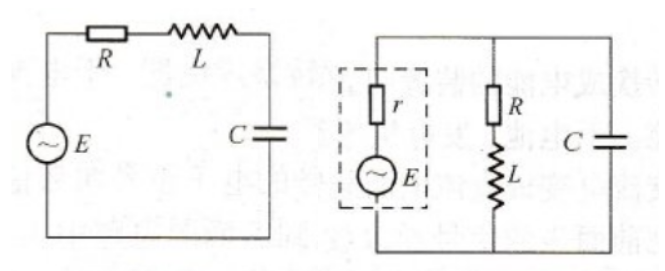

左圖為串聯諧振，右圖為并聯諧振



     我們已知，在回路頻率串聯諧振耐壓試驗裝置試驗原理時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質

因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件

下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試

驗電壓。


     當電路達到諧振狀態，此時整個電路在CX上得到較高電壓，而電源的供給只需要大約1/Q的能量即可。此原理特別適用于容

性負載高壓試驗上，優點是相校于傳統使用工頻升壓器有功損耗小，從而大大縮小設備體積，便余現場搬運，對電源功率要求

相對于傳統高壓試驗變壓器要小的多。





串聯諧振耐壓試驗裝置相關執行標準

GB50150-2006    《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T849.6-2004  《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》

JB/T9641-1999   《試驗變壓器》

GB/T.311-1997    《高壓輸變電設備的絕緣與配合》

DL/T846-2004     《高電壓測試設備通用技術條件》

GB4793-1984      《電子測量儀器安全要求》

GB2900               《電工名詞術語》

GB/T16927-1997 《高電壓試驗技術》

GB10229             《電抗器》




串聯諧振耐壓試驗裝置相關介紹


      1. 穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護

          功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力；

      2. 自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；

          掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧

          振頻率；

      3. 支持多種試驗?zāi)Ｊ健Ｏ到y(tǒng)支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ?，?/span>

          薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高；

      4. 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功

          能。全觸摸屏操作及顯示，具備試驗數據保存和查詢；

      5. 保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功

          能，保證了系統的可靠性功能。
