電能表作為一個電力電能計量裝置已經走進千家萬戶。作為一個大家陪伴在大家身邊的一種電力電能計量裝置，大部分人還是對結構和工作原理知之甚少，特別是作為電工運維人員，長期與其打交道，需要對其結構與工作原理有所了解,方便在日常工作中進行故障排查分析。下面將對電能表原理結構和計量方法作一期科普講解。揭開電能表裝置它的神秘面紗。

我國使用電能表的發展歷史，最早大規模使用的是交流感應式有功電能表。后來經發展各種類型如機電一體化電能表(半電子式電能表)、全電子式電能表、多功能全電子式電能表、預付費電能表、復費率電能表、最大需量表、損耗電能表等相繼研發生產，2000年以后這些半智能式電能表被廣泛應用于家庭用電、商業用電等方面。

電能表發展迭代到今天應用最為廣泛的大家身邊見到最多的當屬交流全電子式有功電能表類，下面將以交流電子式有功電能表為例介紹其結構與工作原理。

常用電能表根據其應用的線路不同可簡單區分為基本的兩種類型，分別為單相電能表與三相電能表。其中三相電能表根據其工作線路可分為三相四線電能表制與三相三線制電能表。

電能表結構與工作原理

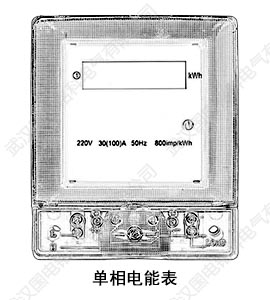

以常用電子式單相電能表為例，整個電能表結構如上圖，從上往下分別為數據顯示區、面板區、與接線區。接線區端子有四個，1號端子與3號端子接市電進線，2號與4號端子接用戶線，簡潔清晰。

原理分析

剖析接線端子部分，1號端子與2號端子之間串有一個電流取樣傳感器，1號端子與3號端子為進線電壓采樣接口。根據接線結構分析，電能表電壓電流可分別進行采樣計算。

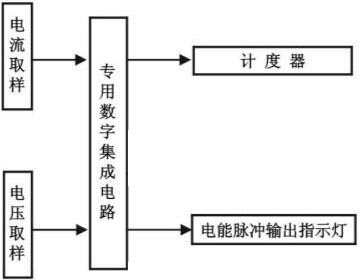

原理框圖

計度器為電能表走子顯示窗，電能脈沖輸出為電能表內部反饋計量脈沖輸出(檢定使用)。

電能表的計量與檢定

電能表的計量與檢定所需要素：1.電壓、2.電流、3.電能表回饋脈沖；

根據上圖相關結構，電能表計量時需要對其電流電壓通道提供相應的電流電壓值?？捎呻妳?biāo)準源進行提供。

將電能表對應通道加載上相應電壓電流。將電能表回饋脈沖接入電能表檢定裝置脈沖輸入接口，輸入電能表脈沖常數即可自動對電能表進行誤差檢定。我司生產制造單/三相標準功率源或電能表檢定裝置可對電能表在不同工況下的誤差程度進行計量檢定。 標準功率源可輸出不同電參數。如電流、電壓、相位、功率因數、頻率、諧波等參數均可進行調節。全面模擬電能表現場工況對電能表進行精確計量。

電能表現場校驗儀

我司生產制造的電能表現場校驗儀是一種便攜式現場電能表計量儀器，可在現場不拆線的情況下對所裝電能表進行誤差測量，因其體積小、重量輕、功能強大深受現場使用人員的好評。
