電力電纜交流耐壓試驗項目是既電纜出廠品質檢驗，電纜安裝驗收，日常運行維護必要得一種電纜絕緣缺陷檢查試驗項目。 本文將簡單介紹電纜直流耐壓與交流耐壓兩種不同性質絕緣試驗原理與相關設備配置。

伴隨著我國城市化進程，以往使用較多得電力架空線路問題在人員聚集、建筑林立的城市所暴露問題越來越突出。 在城市化背景下，地埋電力電纜線路在高壓電力系統中使用率重快速增長。其中使用交聯聚乙烯絕緣電纜因其優良電氣特性在電網中使用較廣泛。

電力電纜直流耐壓試驗

在早期油浸紙絕緣電纜應用較多的年代，可使用絕緣電阻測試儀測量絕緣電阻和 使用直流高壓發生器進行直流耐壓與泄露試驗進行絕緣程度的判斷。直流高壓發生器具有體積小、重量輕、 適應電纜長度長、攜帶方便等特點。

在進行充油電纜主絕緣直流耐壓和泄漏電流試驗中，我們可以根據電纜額定電壓來選擇所需的直流高壓發生器。如：

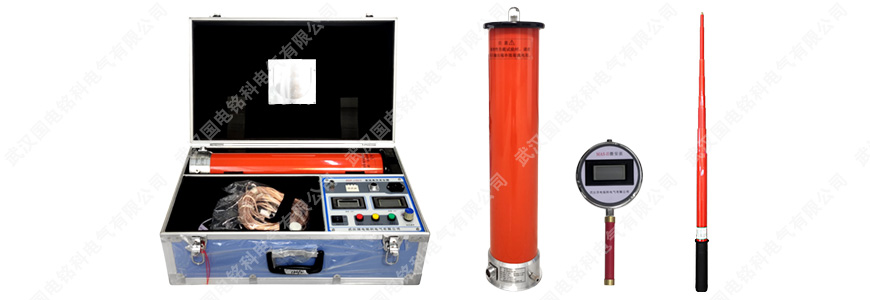

我司最新直流高壓發生器在產品結構和生產器件上采用了現在的電子器件和結構配置以及工藝流程，提高了電力中輸出電壓數值的穩定度和精度，ZGF一體式直流高壓發生器具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能， ZGF一體式直流高壓發生器帶0.75倍電壓鎖存按鍵功能，并配有時間繼電器，該直流高壓發生器能在試驗中設置定時聲音報警，整個測試儀便于攜帶，操作方便，安全可靠，特別適用于電力檢修部門，發電廠以及電力檢修單位現場試驗。

電力電纜交流耐壓試驗

隨著現場運行電纜越來越多得使用到交聯乙烯絕緣絕緣材質高壓電纜，傳統直流耐壓試驗已經不適用于此類交聯乙烯高壓電纜得絕緣檢查。越來越多得現場規定需使用電纜交流耐壓試驗取代傳統電纜直流耐壓試驗?！禥/GDW 11316-2014電力電纜線路試驗規程》、《Q/GDW 11838-2018配電電纜線路試驗規程》規定，交聯聚乙烯電纜主絕緣耐壓試驗采用頻率范圍為20Hz~300Hz的交流電壓對電纜線路進行耐壓試驗（Q/GDW 1183規定不具備條件時可采用頻率為0.1Hz 超低頻交流電壓對電纜線路進行耐壓試驗）。

使用交流耐壓試驗設備對電纜進行交流耐壓試驗可以最貼近電纜真實工作工況，試驗結果更具真實性、可靠性。

部分電纜交流耐壓試驗電壓值表：

注：表1摘自《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150-2006  P41

電纜交流耐壓試驗設備的選擇：

電纜交流耐壓試驗與站內電氣設備的交流耐壓試驗設備選擇稍有差別。因電力電纜存在電容量大(電容量隨著電纜長度而增加)的特點，在交流耐壓試驗設備選擇上使用傳統高壓試驗變壓器已經不適用與電纜交流耐壓試驗。為此串聯諧振耐壓試驗裝置應運而生。武漢國電銘科電氣有限公司專業生產各型串聯諧振耐壓試驗裝置，可根據試驗現場定制相關設備參數，適應電容量大，可進行全站電氣設備的交流耐壓試驗。

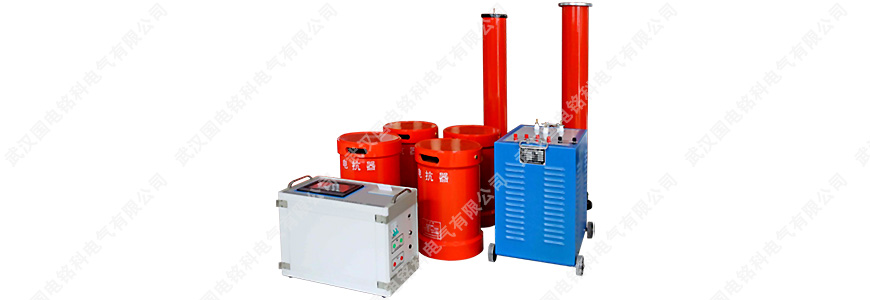

變頻串聯諧振耐壓試驗裝置又可稱作變頻交流耐壓試驗裝置|交流耐壓試驗裝置|電纜耐壓試驗裝置|電纜交流耐壓試驗裝置|交流耐壓試驗臺

該裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

國電銘科串聯諧振裝置在電力系統中應用的優點：

• 1、所需電源容量大大減小。
• 2、設備的重量和體積大大減少。
• 3、改善輸出電壓的波形。
• 4、防止大的短路電流燒傷故障點。
• 5、試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅。
