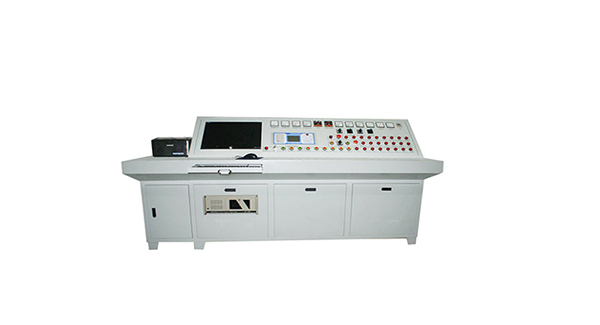

TKBZT-III10KV變壓器綜合性能試驗臺

變壓器綜合試驗系統、變壓器特性綜合測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器特性綜合控制臺 、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器試驗臺

產品說明書 檢定證書 國家標準試驗規章

該系統適用于電壓10kV容量2500kVA及以下配電變壓器空載試驗、負載試驗、變比測量、直流電阻測量、工頻耐壓試驗、感應耐壓試驗

提醒：本公司產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 10KV變壓器綜合性能試驗臺 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

TKBZT-III-2500KVA變壓器綜合性能測試系統符合GB1094GB/T4776GB/T5169等相關國家標準。隨著輸變電工程的增多和電力電網的不斷增大， 全國城網、農網的相繼改造，電力變壓器的在線數量和容量不斷增加。我公司自主研發生產了自動化程度高、操作簡單快捷、低故障率高集成 化為一體的TKBZT-III-2500kVA變壓器綜合性能試驗臺，該系統適用于電壓10KVA容量2500kVA及以下配電變壓器空載試驗、負載試驗、變比測 量、直流電阻測量、工頻耐壓試驗、感應耐壓試驗于一體統一集成化、數字化、減少機械故障和讀數誤差的同時，提高了整體測試系統的準確度 和適用性。使出廠試驗更輕松、更快捷。

該系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），保留原來變壓器綜合試驗臺按鈕操作模式，增加微機操作方 式，該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。所有的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置 視頻監控系統，監視其試驗區域，做到更安全、更可靠。該系統集試驗一次接線、試驗控制、監視、測量、保護、顯示、數據采集、分析處理、 測量控制，存貯，打印、保護于一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點。

產品用途—— Product Description

滿足電壓10kV，容量2500kVA及以下容量變壓器出廠試驗

技術參數—— Parameters

以下為變壓器綜合性能試驗臺參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

設備計量范圍及精度 電壓計量范圍：50V ～ 500V
 電壓計量精度：0.2%
電流計量范圍：0.1A ～ 5A（可定制0.1A ～ 1A）
電流計量精度：0.2%；
電流互感器計量范圍及精度 電流互感器范圍：0.1A ～ 200A
電流互感器檔位：5A、10A、20A、50A、100A、200A
電流互感器精度:0.05%
工頻耐壓試驗 輸出電壓：≤ 50kV
泄露電流：≤ 400mA
 過流保護：可設置
 耐壓計時：自動計時
 儀表精度：0.2%
感應試驗 輸出電壓：≤ 800V
試驗電流：≤ 21.6A
試驗頻率：100Hz、125Hz、150Hz可選
過流保護：可設置
耐壓計時：自動計時
儀表精度：0.2%
輸入電壓監視儀表 監視范圍：≤550V
儀表精度：0.2%
輸入電流監視儀表 監視范圍：≤200A
儀表精度：0.2%
監視儀表頻率 ≤200Hz

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

產品特點—— Characteristic Description

  • 1.2500KVA變壓器綜合性能測試系統一鍵式啟動試驗并自動完成試驗
  • 2.2500KVA變壓器綜合性能測試系統一次接線可自動完成空載、負載、變比、直流電阻、工頻、感應試驗，不需人工接線
  • 3. 2500KVA變壓器綜合性能測試系統兩種操作模式：自動模式、按鈕模式，且兩種操作模式自動互鎖；
  • 4. 2500KVA變壓器綜合性能測試系統自動化程度高，具有一鍵啟動可自動完成空載試驗、負載試驗、變比測量、直流電阻測量、工頻試驗、感應試驗；
  • 5. 2500KVA變壓器綜合性能測試系統設計靈活：可根據用戶要求設計用戶所需試驗功能、操作模式、數據管理、試驗報表樣式等；
  • 6. 2500KVA變壓器綜合性能測試系統集成度高、功能齊全，滿足高壓35kV及以下電壓；容量31500kVA及以下變壓器出廠試驗；
  • 7. 試驗區域監視功能，可在操作室全方位了解試驗區域被試品擺放和試驗人員工作狀況，保證設備和人員安全；
  • 8. 2500KVA變壓器綜合性能測試系統完善的過壓過流保護功能；
  • 8. 2500KVA變壓器綜合性能測試系統調壓器零點檢測，只有調壓器在零點才能啟動設備功能，保重人員和設備安全；
  • 9. 設備故障自動檢測功能，自動檢測外圍設備狀態如：調壓器是否零點等；
  • 10.試驗項目：空載損耗測量、空載電流百分比（自動換算到額定電壓下數值）、負載損耗測量、阻抗電壓百分比（自動換算到額定電流參考 溫度下數值）、繞組直流電阻快速測量、變比組別自動測量（電壓比測量，連接組標號試驗）、外施耐壓試驗（工頻耐壓試驗）、感應耐壓試驗 （倍頻倍壓試驗）、絕緣電阻測量、雷電沖擊試驗、絕緣油試驗（擊穿電壓、閃點、酸值、體積電阻率、水分等）、局部放電試驗、溫升試驗













×
