TK-6000S手持式網絡報文分析儀

光數字分析儀 手持式網絡報文分析儀 手持式網絡報文記錄分析儀光萬用表，智能變電站光數字綜合測試儀

產品說明書 檢定證書 國家標準試驗規章

GOOSE接收和發送拋棄掉通道映射模式，根據SCD文件自動解析出中文名稱，測試結果直觀明了。

提醒：本公司產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

咨詢熱線：400-627-1108 技術支持：18062424586

說明 銘科電氣廠家承諾本官網所售的 [ 手持式網絡報文分析儀 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

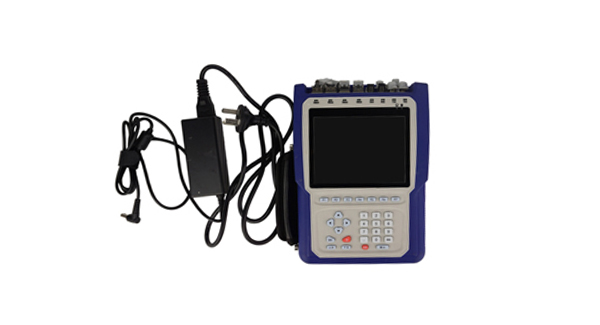

TK-6000S手持式網絡報文分析儀是一款手持式智能變電站光數字網絡分析儀，是依托于武漢國電銘科豐富的現場調試經驗與用戶溝通進而重 新設計的功能強大、接口豐富、便捷的新產品，是變電站以及廠家日常維護、檢測、調試、監控與分析設備運行狀態的需要工具。

TK-6000S手持式光數字網絡分析儀以全新的測試方式、完善的功能給您帶來智能變電站高效、便捷測試新體驗。

技術參數—— Parameters

以下為手持式光數字網絡分析儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

電壓電流輸出準確度 交流電流在0A-10A范圍內，誤差：不大于±0.01A；
交流電流在10A-100kA范圍內，誤差：不大于±0.03%。
電流分辨力：電流在0A-100kA范圍內為0.001A
交流電壓在0V- 100V范圍內，誤差：不大于±0.01V；
交流電壓在100V-1000kV范圍內，誤差：不大于±0.03%。
電流分辨力：電流在0V-1000kV范圍內為0.001V
相位輸出準確度 電壓電流相位在0-359°范圍，誤差不大于±0.001°，分辨率0.01°
電壓電流測量準確度 交流電流在0A-10A范圍內，誤差：不大于±0.01A；
交流電流在10A-100kA范圍內，誤差：不大于±0.03%。
電流分辨力：電流在0A-100kA范圍內為0.001A
交流電壓在0V- 100V范圍內，誤差：不大于±0.01V ；
交流電壓在100V-1000kV范圍內，誤差：不大于±0.03%。
電流分辨力：電流在0V-1000kV范圍內為0.001V
相位測量準確度 電壓電流相位在0-359°范圍，誤差不大于±0.001，分辨率0.01
報文輸出同步性 測試儀不同光網口的報文輸出不同步時間不大于±1μs
UCA一致性測試 通過UCA IEC61850一致性測試 ，并獲得檢測證書
GOOSE輸入與輸出功能 （1）測試儀真?zhèn)銰OOSE輸出功能 ，最大支持60個GOOSE控制塊的輸出，輸出報文類型滿足配置文件的需求。輸出報文數據類型可支持單點、雙點、浮點類型
（2）測試儀具備GOOSE接收功能，可進行多個GOOSE塊報文的分析。統計信息包括通道變化狀態，變位通道信息。
其他技術參數 （1） 畫面響應時間＜100ms
（2） 遙測響應棲應時間＜ 100ms
（3） 遙信變位響應時間＜100ms
（4）頻率精度≤0.02Hz
（5）智能設備平均無故障時間（MTBF）≥ 100000小時
（6）系統平均無故障時間（MTBF）≥50000小時
（7）光口參數值 ：LC光口1310nm ST光口850nm
（8）裝置尺寸/重量 ：263x68x45mm/約2kg

產品特點—— Characteristic Description

  • 1. 全新的測試方式、完善的功能給您帶來智能變電站高效、便捷測試新體驗
  • 2. 替換復雜選擇輸出SMV、GOOSE控制塊的流程，通過選擇目標測試設備，儀器直接輸出目標測試設備所需要的全部數據報（IEC61850SMV GOOSE ），打造便捷測試新體驗；
  • 3. 報文輸出能力強 ，光口可以任意配置 ，完全滿足測控、母差等測試需求，讓過程層、間隔層設備不在因?yàn)闇y試儀器輸出能力不足而產生告警的異常情況下進行測試，讓您進行準確、高效的測試；
  • 4. GOOSE接收和發送拋棄掉通道映射模式，根據SCD文件自動解析出中文名稱，測試結果直觀明了；
  • 5. 兼容多廠家的IED文件，支持SCD文件解析和檢測，并分析數據發布、訂閱信息，簡化測試過程；
  • 6. 支持IEC60044-7/8（FT3）采樣值報文收發功能，可選2.5Mbps、5Mbps、10Mbps傳輸波特率；
  • 7. 支持多種SMV報文采樣率設置，支持GOOSE心跳報文與變位報文間隔時間設置；
  • 8. 支持IRIG-B以及IEEE 1588對時方式，提供時間同步以及查看時鐘源時間功能 ；
  • 9. 支持SMV、GOOSE、IRIG-B、IEEE1588報文監測，可對報文進行異常統計。具備遙信、遙測量監測功能，遙測量采用表格、序量等方式進行監測；
  • 10.具備GPS校時信號輸出功能（IRIG-B），以進行設備校時測試；
  • 11.支持測試光數字電壓、電流互感器、變壓器的極性測試；
  • 12.大屏幕圖形彩色液晶顯示、直觀友好的界面菜單，模塊化的操 作屬性配置，信息詳細直觀、按鍵操作方便易用。









×
