產品簡介—— Product Description

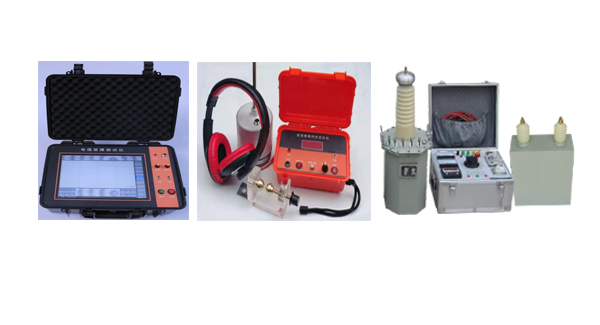

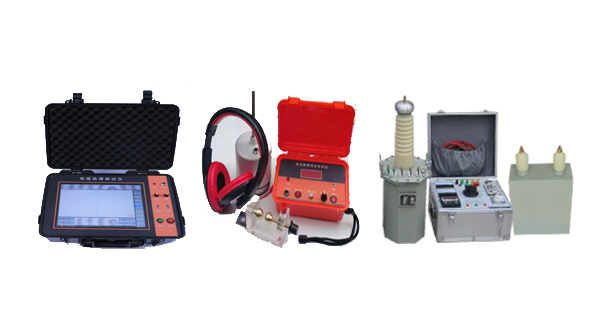

TKDL-IV電纜故障測試儀是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用系統設備。 其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測 試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。

電纜故障測距儀電纜故障測距儀采用了高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精 致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

聲磁數顯同步定點儀本產品用于埋地故障點的快速、精確定位及電纜埋設路徑和埋設深度的準確探測， 用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性， 纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接 觸故障電纜或近旁的電纜上，便可精確顯示故障距離，毫不費力地快速確定故障位置， 工頻自適應對消理論及高Q工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場 環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功 能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15KHz幅度調制電磁波和幅度檢波技術作路徑 探測和電纜埋設深度測定，避免了原等幅15KHz信號源時電視機行頻對定點儀的干擾，操作極其簡便，打開電源開關即可，無須換擋和功能選 擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。

電纜路徑查找信號發射器本產品輸出的正弦波信號加到電纜上時，在電纜周圍有電磁場存在，利用磁電傳感器（感應線圈）將電磁波轉換為電信號，通過放大器放 大，再由蜂鳴器或耳機轉換為聲波信號，同時可以用表頭反映出信號的變化。當線圈位于電纜正上方并垂直于地面時，線圈的感應電動勢最??； 當線圈垂直于地面并偏離電纜一定距離時，通過線圈的磁力線增加，線圈的感應電動勢增大，利用這一原理即可對電纜的路徑進行探測。

YD系列高壓試驗電源YD系列高壓試驗電源適用于供電企業、大型工廠、冶金、發電廠、鐵路交通、郵電部門、科研單位等，是電力檢修、維護的必需設備。該設 備由操作箱、試驗變壓器、電容三部分組成，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，也可對電力線 纜等故障檢測提供高壓信號電源。

技術參數—— Parameters

以下為電纜故障測試儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

聲磁數顯同步定位儀參數

電纜路徑查找信號發射器參數

高壓試驗電源參數

產品特點—— Characteristic Description

• 1、用于35KV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路 、短路、低阻、高阻泄漏、高阻閃絡性故障。
• 2、可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、速度測量法。
• 3、工業級彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
• 4、全局波形和局部波形同步顯示，便于整體分析和細節調整。
• 5、內置電源供電、在無電源環境中均可長時間使用。體積小、重量輕、使用方便、測試精度高；性能穩定、不死機、信號采集高壓保護措施安全。
• 6、具標準USB接口，可方便將數據及波形保存或調出重新分析。
• 7、測試信號提供多種脈沖寬度，大大提高測試成功率。
• 8、能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
• 9、可加配多次脈沖耦合單元形成多次脈沖電纜故障測試儀使用三次脈沖法和八次脈沖法可將復雜的高壓閃絡波形整合為極易判讀波形的低壓脈沖波形。
• 10、本路徑信號源配合路徑探測接收機能可靠地探測各類電纜的走向以及埋設深度。
• 11、由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾，大大提高了現場探測效率。
• 12、由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。
• 13、本信號源的大功率輸出信號可以使所探測的路徑距離達10Km以上，完全滿足國內大多數企業的各類超長度敷設的電纜。
