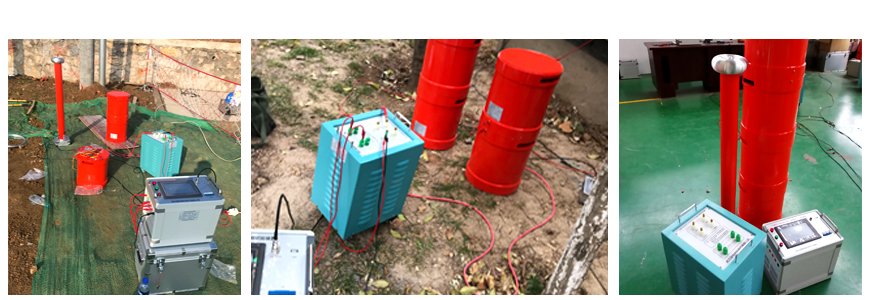

216kVA/108kV變頻串聯諧振耐壓試驗裝置

該套設備所有組成部分包括變頻電源、激勵變壓器、高壓電抗器和高精度電容分壓器。具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。具備多項保護功能，如過壓、過流保護、放電保護、失諧保護等。適用于電力預防性試驗，電力現場交接試驗，交流耐壓試驗，高電壓大容量容性試品。具有穩定性強，操作方便，多重保護，可靠性高等優點。銘科電氣公司串聯諧振試驗裝置在電力，鐵路電氣，石油，化工，煤炭，冶金，科研等行業有著廣泛應用。

一、被試品對象

1、31500kVA/110kV分級絕緣電力變壓器的交流耐壓試驗，電容量≤0.01μf，試驗頻率為45-65Hz,試驗電壓68kV。

2、300mm2/35kV電纜，長度1.5km，電容量≤0.095μF，試驗頻率為30-300Hz,試驗電壓52kV。

3、300mm2/10kV電纜，長度2km，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓22kV。

4、35kV及以下線路絕緣子，開關,GIS,基本上屬于無電容量試品，試驗頻率為30-300HZ，最高試驗電壓108kV。

系統主要技術參數及功能

額定容量：216kVA；

額定電壓：108kV；54kV；27kV；

額定電流：2A；4A；8A；

工作頻率：工頻50Hz；

輸出電壓波形畸變率：≤0.5%；

允許連續工作時間：額定負載下60min；

額定負載下連續運行60min后溫升≤65K；

裝置自身品質因數：Q≥30；

系統測量精度：有效值1級；

輸入電源：三相380V電壓，頻率為50Hz；

對被試品具有過流、過壓及試品閃絡保護；

環境溫度：－15⁰C–40 ⁰C，相對濕度：≤90%RH，海拔高度≤1000米；

二、設備參考標準

GB10229-88《電抗器》

GB1094《電力變壓器》

GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96《外殼防護等級》

GB2900《電工名詞術語》

GB/T16927.1~2-1997《高電壓試驗技術》

三、系統配置及其參數

內嵌入式觸摸屏控制,操作功能得到優化,操作簡單。

自動掃頻,尋找諧振點，頻率范圍30-300Hz,可手動設置掃頻范圍, 頻率分辨率0.1Hz。

自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程。

自動試驗時,自動跟蹤系統的諧振狀態,在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作。

全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出。

軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠。

自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據。

液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流。

保護功能：具有斷電、過流、過壓及閃絡保護功能。

過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置。

過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置。

擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗品造成傷害，變頻電源內電子元件不會擊穿。

斷電保護：試驗電源斷電后，裝置能快速保護。

變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動。

外觀及操作界面充分采用人性化設計，美觀大方，操作簡便。
