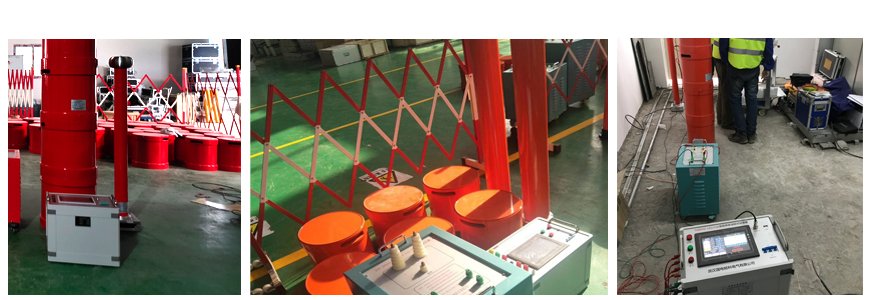

該套設備所有組成部分包括變頻電源、激勵變壓器、高壓電抗器和高精度電容分壓器。具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。具備多項保護功能，如過壓、過流保護、放電保護、失諧保護等。適用于電力預防性試驗，電力現場交接試驗，交流耐壓試驗，高電壓大容量容性試品。具有穩定性強，操作方便，多重保護，可靠性高等優點。銘科電氣公司串聯諧振試驗裝置在電力，鐵路電氣，石油，化工，煤炭，冶金，科研等行業有著廣泛應用。

一、被試品對象及試驗要求

1. 64/110kV/300mm²的電纜，長度0.2km，電容量≤0.03uF試驗頻率為30-300Hz,試驗電壓128kV。

2． 26/35kV/300mm²的電纜，長度1.2km,電容量≤0.228uF，試驗頻率為30-300Hz,試驗電壓52kV。

3.  8.7/10KV/300mm²的電纜，長度4km，電容量≤1.2uF，試驗頻率為30-300Hz,試驗電壓22kV。

二、工作環境

1.環境溫度：－15⁰C–40 ⁰C;

2.相對濕度：≤90%RH;

3.海拔高度: ≤1000米；

三、裝置主要技術參數及功能

1.額定容量：216kVA；

2.輸入電源：?jiǎn)蜗?80V電壓，頻率為50Hz；

3.額定電壓：216kV；36kV

4.額定電流：1A；6A

5.工作頻率：30-300Hz；

6.波形畸變率：輸出電壓波形畸變率≤1%；

7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.溫    升：額定負載下連續運行60min后溫升≤65K；

9.品質因素：裝置自身Q≥30(f=45Hz)；

10.保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.測量精度：系統有效值1.5級；

四、設備遵循標準

GB10229-88                     《電抗器》

GB1094　　　　　　　　  《電力變壓器》

GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996                  《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　《高電壓試驗技術》

五、裝置容量的確定

35kV/300mm²電纜，長度1200m，電容量≤0.228μF，試驗頻率為30-300Hz,試驗電壓52kV。

頻率取35Hz

試驗電流 I=2πfCU_試 =2π×35×0.228×10^-6×52×10³=2.6A

對應電抗器電感量 L=1/ω²C=90H,

設計六節電抗器，使用電抗器二串聯三組并聯

則單節電抗器為36kVA/36kV/135H

驗證: 1、 10kV/300mm²電纜交流耐壓試驗，長度4000m，電容量≤1.2μF，試驗頻率為30-300Hz,試驗電壓22kV。

使用電抗器6節并聯,此時電感量為135/6=22.5H

試驗頻率f=1/2π√LC=1/(2×3.14×√22.5×1.2×10^-6)=30.6Hz。

試驗電流 I=2πfCU_試 =2π×30.6×1.2×10^-6×22×10³=5.1A

2、64/110kV/300mm²的電纜，長度0.2km，電容量≤0.03uF試驗頻率為30-300Hz,試驗電壓128kV。

使用電抗器4節串聯,此時電感量為135*4=540H

試驗頻率f=1/2π√LC=1/(2×3.14×√540×0.03×10^-6)=39.5Hz。

試驗電流 I=2πfCU_試 =2π×39.5×0.03×10^-6×128×10³=0.94A

3、對110kVGIS設備，諧振電容為2000pf，試驗基準頻率為145HZ，試驗電壓為265KV：此時試驗參數為：

使用電抗器6節串聯,此時電感量為135*6=810H

f=1/2π√LC=1/(2×3.14×√810×0.002×10^-6)=125Hz。

I=2πfCU_試 =2π×125×0.002×10^-6×184×10³=0.32A

六、系統功能配置

1)自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

2)耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作

3)全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

4)軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠。

5)液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓

6)保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)斷電保護：試驗電源斷電后，裝置能快速保護

7)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

8)變頻電源配備專用引線和插頭與其他設備進行連接，包括電源的專用動力引線，與勵磁變壓器的低壓引線，與分壓器的專用測量引線，專用接地引線等

七、電抗器使用關系表

試驗時使用關系列表
